【从RNN到Attention 】下篇 Transformer与Self-Attention

考过两次研，睡过清华园，代码没逻辑，调参全看天

在上一篇[【机器学习】从RNN到Attention 中篇从Seq2Seq到Attention in Seq2Seq中我们介绍了基于RNN结构的Attention机制

教练我想学挖掘机：【从RNN到Attention】中篇从Seq2Seq到Attention in Seq2Seq zhuanlan.zhihu.com

Attention机制通过encoder和注意力权重可以观察到全局信息，从而较好地解决了长期依赖的问题，但是RNN的结构本身的输入依赖于前一时刻模型的输出，因此无法并行化。既然Attention机制本身就具有捕捉全局信息的能力，那么我们是否可以抛开RNN结构，只使用Attention机制，从而既能捕捉全局信息，又能并行化呢？Transformer模型就使用了这样一种思路。

从一个例子看Self-Attention

Self-Attention的核心在于 学习序列中其他部分对于该部分的权重值 ，比如

The animal didn't cross the street because it was too tired

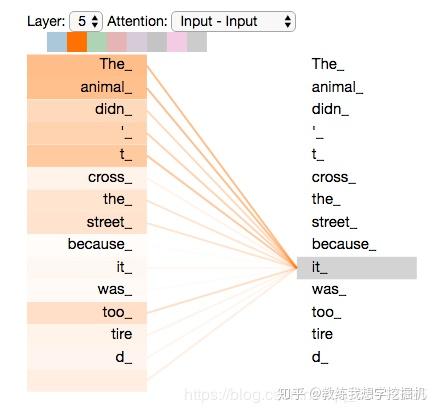

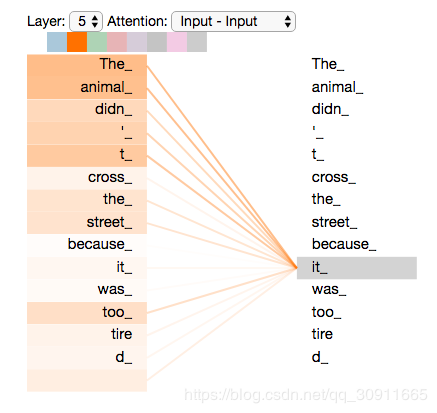

其中的“it”代指的是 the street还是The animal呢？self-attention的神奇之处在于可以让模型更关注于The animal，以便更好地解读句子的含义，如下图所示

模型的整体结构

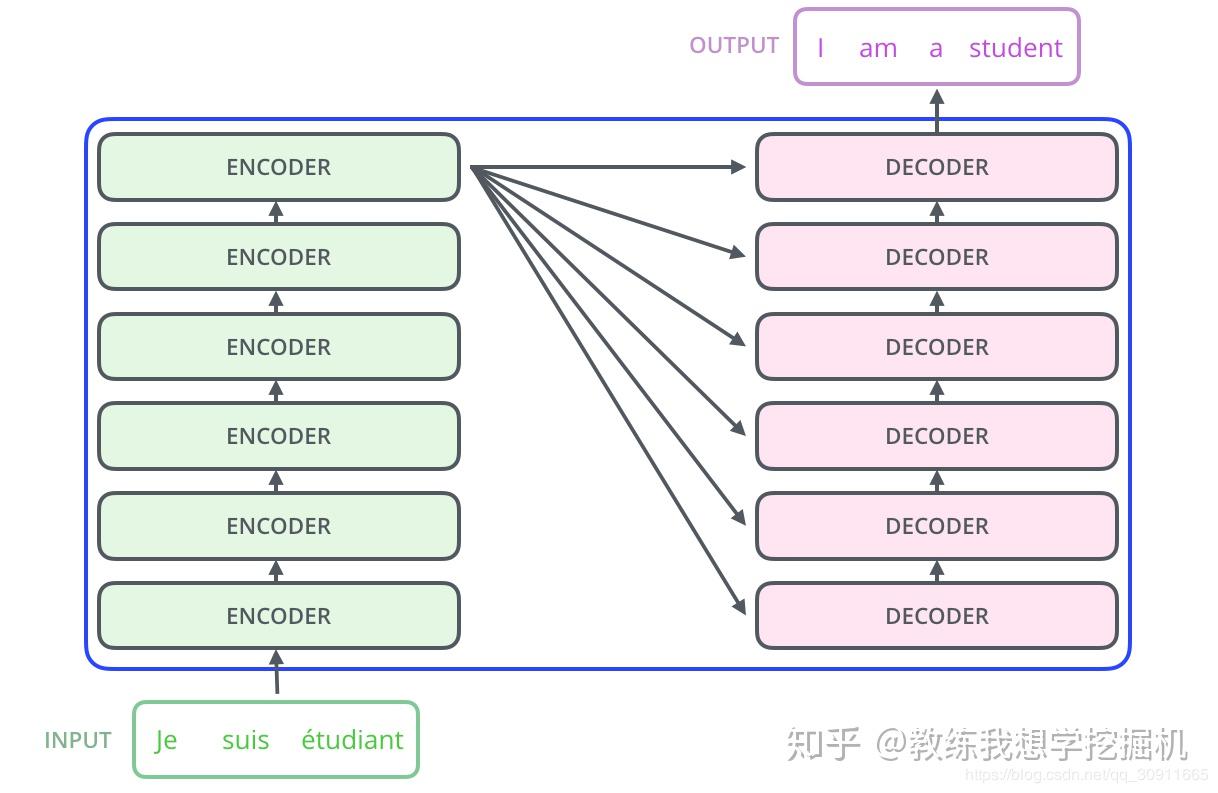

Transformer本质上是一个encoder-decoder的结构，如下图所示：

如上图，图左的encoder部分由6个相同的子encoder组成，图右的encoder部分也是由6个相同的子decoder组成。

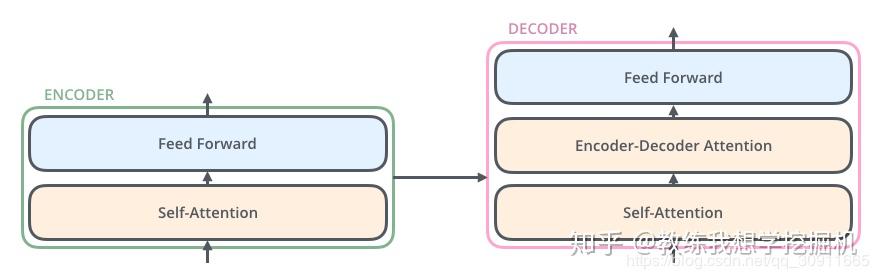

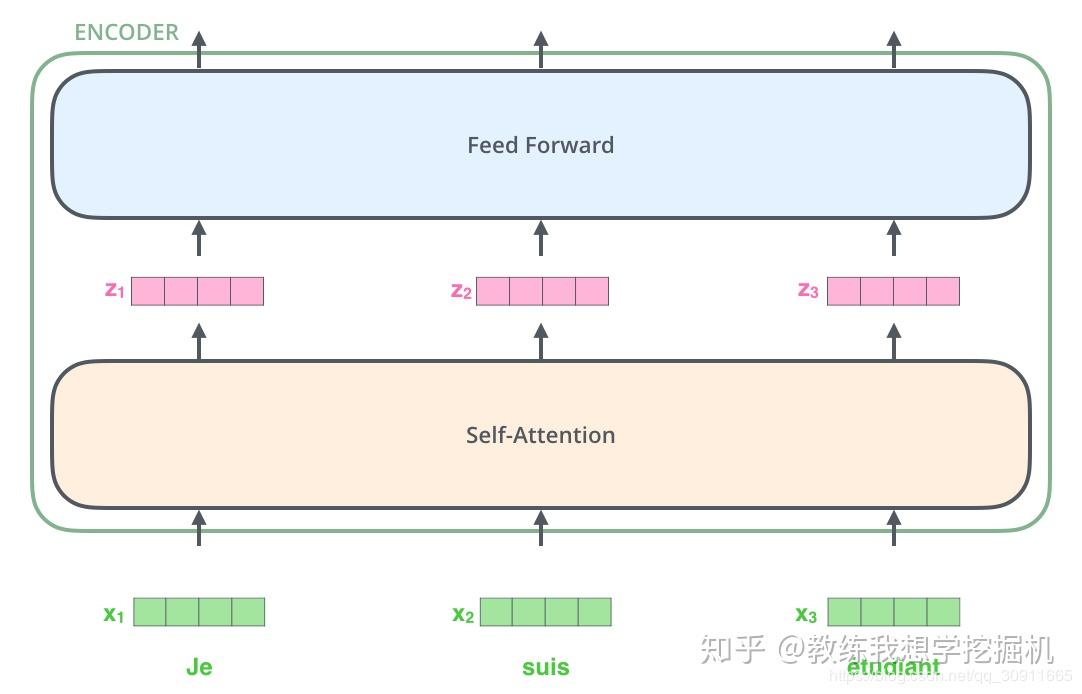

其中的6个子encoder包含self-attention和FFN（前馈神经网络）两部分，6个子decoder包含self-attention，Encoder-Decoder Attention和FFN三部分。如下图所示

Self-Attention结构

我们先来看self-attention部分

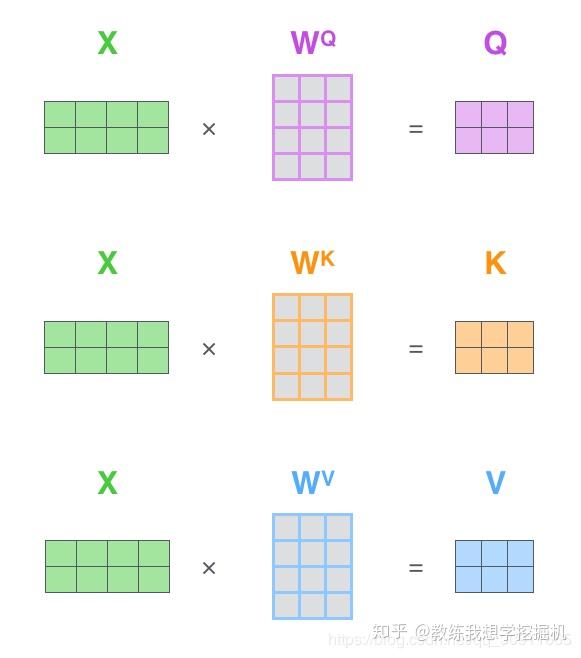

self-attention主要由三个矩阵Q，K，V构成，Q(Query), K(Key), V(Value)三个矩阵均来自于输入X

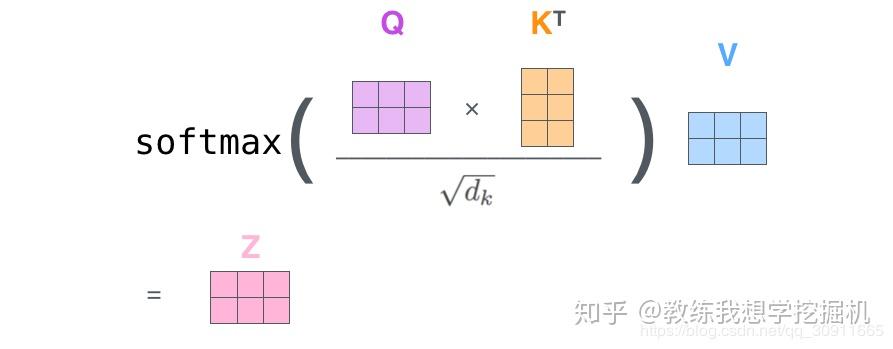

图中的 $W^Q,W^K,W^V$ 为模型参数，可以通过优化算法学习得到，输入X与 $W^Q,W^K,W^V$ 进行矩阵乘法后得到矩阵Q(Query), K(Key), V(Value)，三者经过Attention操作后得到注意力矩阵，公式为

$Z=Attention(Q,K,V)=softmax(\frac{QK^T}{\sqrt{d_k}})V$

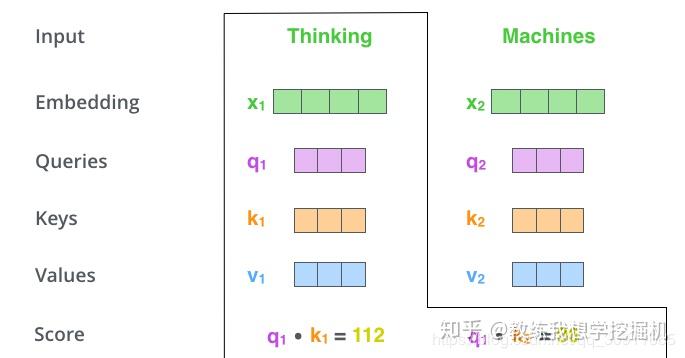

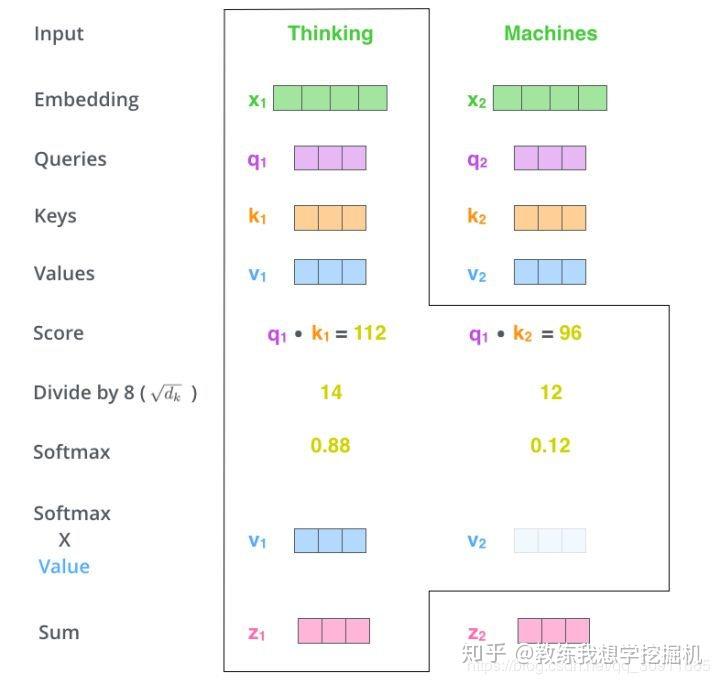

有点复杂，我们来看一个例子，假如要翻译一个词组Thinking Machines，其中用 $x_1$ 表示Thinking的输入的embedding vector，用 $x_2$ 表示Machines的embedding vector。

我们来计算Thinking这个词与其他词的Attention Score，Attention Score的物理含义就是将当前的词（Thinking）作为搜索的query，来表示和句子中包含自身在内的所有词（key）的相关性，如上图中的q1*k1和q1*k2分别表示Thinking与Thinking自身的相关性以及Thinking与Machines的相关性，当前单词与其自身的attention score最大，其他单词与当前单词相关性通过attention score。然后我们在用这些attention score与value vector相乘，得到加权的向量。

$\sqrt{d_k}$ 的作用在于放缩，从上例看112和96如果不做放缩直接进行softmax，则Thinking与Machines的Attention Score趋近于0，放缩后则略平衡一些。之所以选择 $\sqrt{d_k}$ 是基于假设：如果q和k的每一维满足均值0，方差1的随机变量，则它们的点乘 $q\cdot k=\sum q_ik_i$ 满足均值为0，方差为 $d_k$ ，除以它相当于对数据做标准化。

源码表示如下：

def attention(query, key, value, mask=None, dropout=None):
    "Compute 'Scaled Dot Product Attention'"
    d_k = query.size(-1)
    scores = torch.matmul(query, key.transpose(-2, -1)) \
             / math.sqrt(d_k)
    if mask is not None:
        scores = scores.masked_fill(mask == 0, -1e9)
    p_attn = F.softmax(scores, dim = -1)
    if dropout is not None:
        p_attn = dropout(p_attn)
    return torch.matmul(p_attn, value), p_attn

注意这里其实是可以带dropout层的，而masked_fill的作用在于让我们在decoder中，只能关注到到当前单词之前的、已经翻译过的输出的单词，当前单词之后的单词则不被关注到。

FFN（前向传播网络）结构

self-attention的输出后接入的是一个FFN（前向传播网络）结构，如下图所示

$FFN(x)=max(0,xW_0+b_0)W_1+b_1$

先经过一个relu然后再过一个线性加权，可以看到无论是self-attention还是FFN都不再依赖于前一时刻的输入，因此 transformer的整个计算过程是可以并行的 。

源码表示如下

class PositionwiseFeedForward(nn.Module):
    "Implements FFN equation."
    def __init__(self, d_model, d_ff, dropout=0.1):
        super(PositionwiseFeedForward, self).__init__()
        self.w_1 = nn.Linear(d_model, d_ff)
        self.w_2 = nn.Linear(d_ff, d_model)
        self.dropout = nn.Dropout(dropout)
    def forward(self, x):
        return self.w_2(self.dropout(F.relu(self.w_1(x))))

同样，这里可以带dropout操作

Multihead attention结构

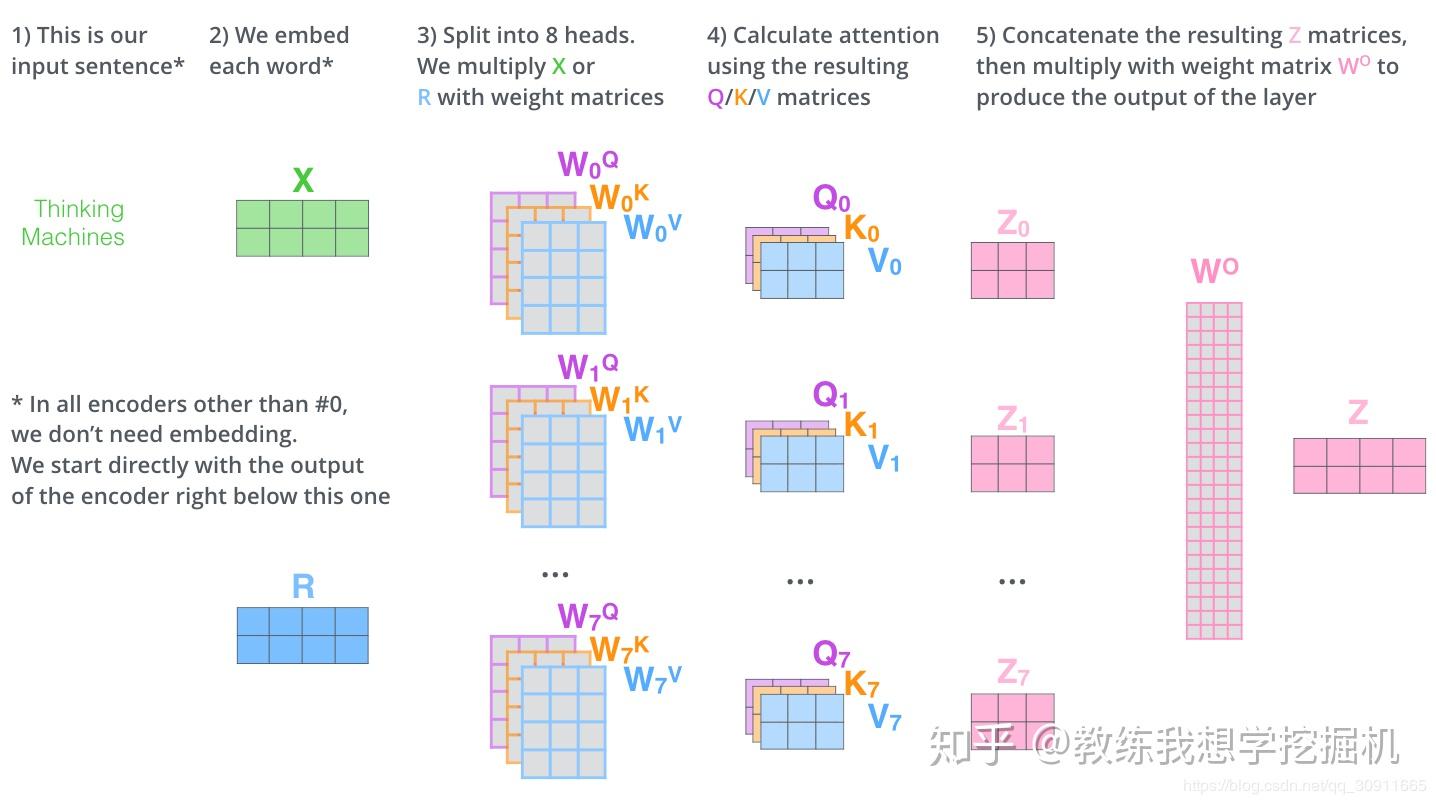

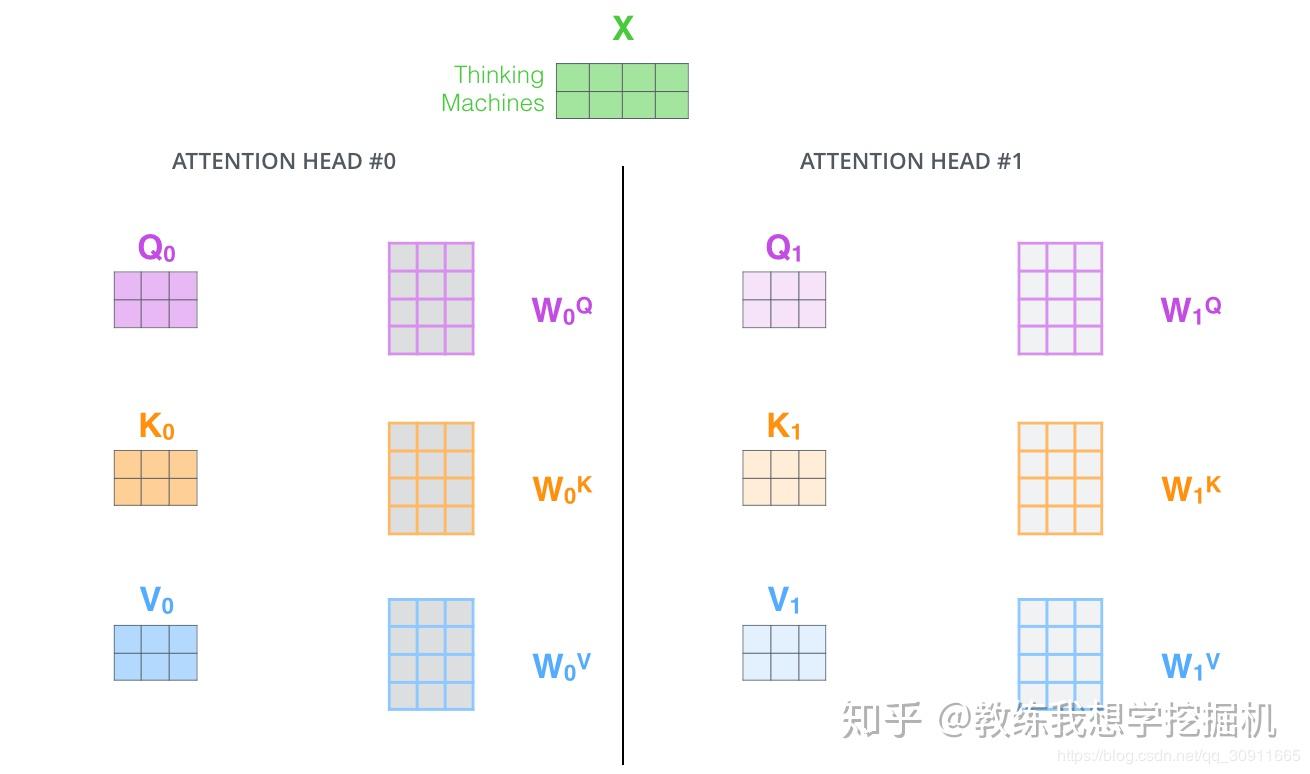

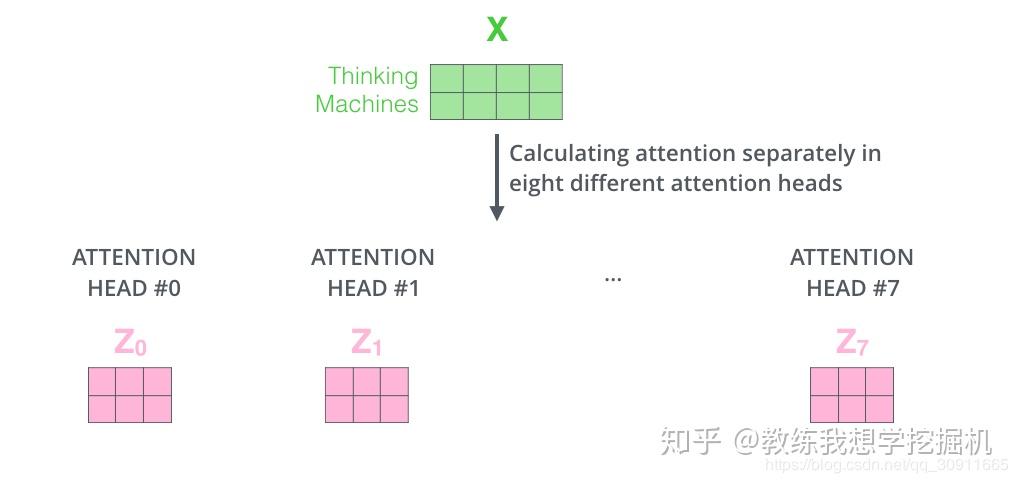

所谓Multihead attention结构就是同一输入对应的self-attention层具有多个Q，K，V的组合，如下图所示

Multihead attention结构的主要作用在于：提高了模型的表达能力，一组Q，K，V可以只捕捉句中单词的一组相关关系，也就是“ 表达子空间 ”，多组Q，K，V则可以捕捉句中单词的多组相关关系。在一层self-attention中共有八组Q，K，V，经过计算得到的 $z_1,z_2,...,z_7$ ，显然， 这个计算过程也是可以并行的 。

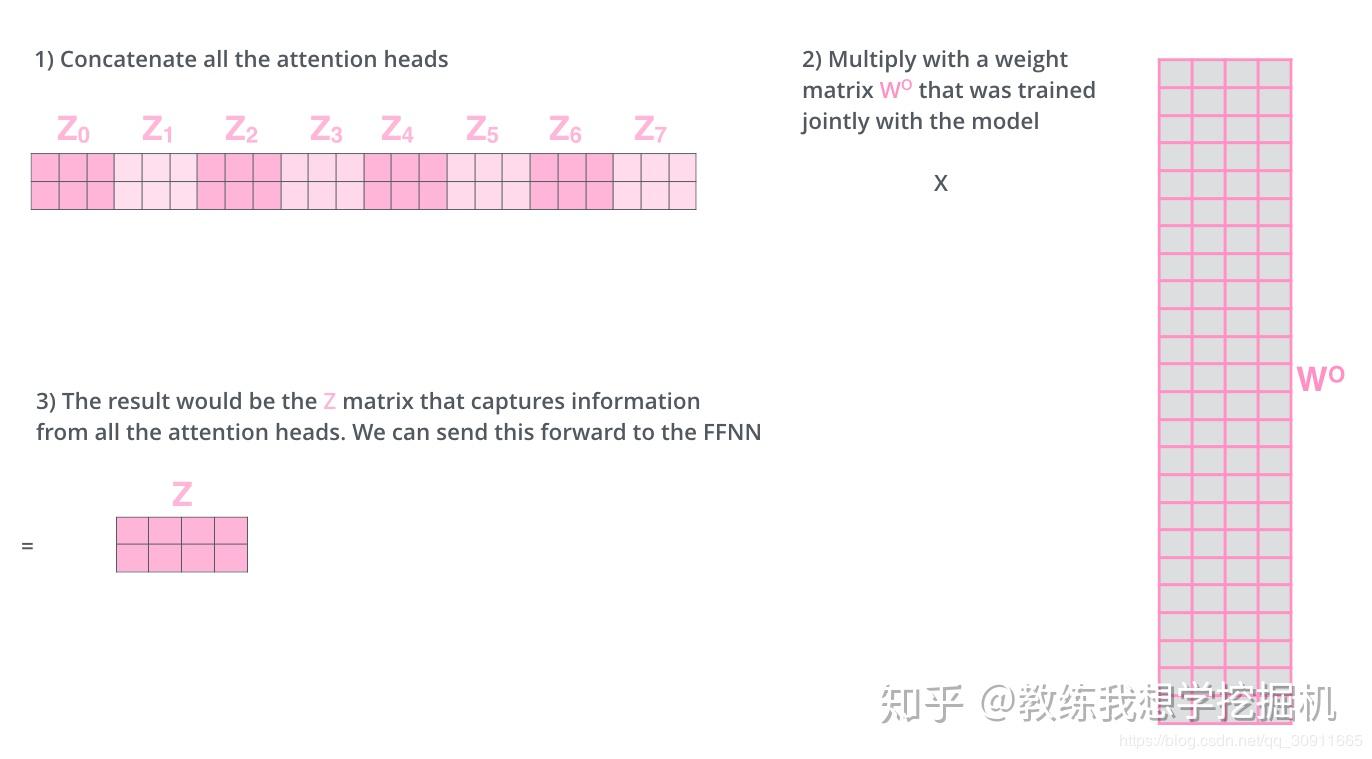

那么问题来了，下一层FFN并不能直接处理8个矩阵输入，而是需要一个矩阵，这8组z该如何处理呢？答案是将它们链接（concat）起来后，再送入FFN，如下图所示

根据上面“The animal didn't cross the street because it was too tired”的例子，此时的Multihead结构可以捕捉到单词间的如下关系

位置编码

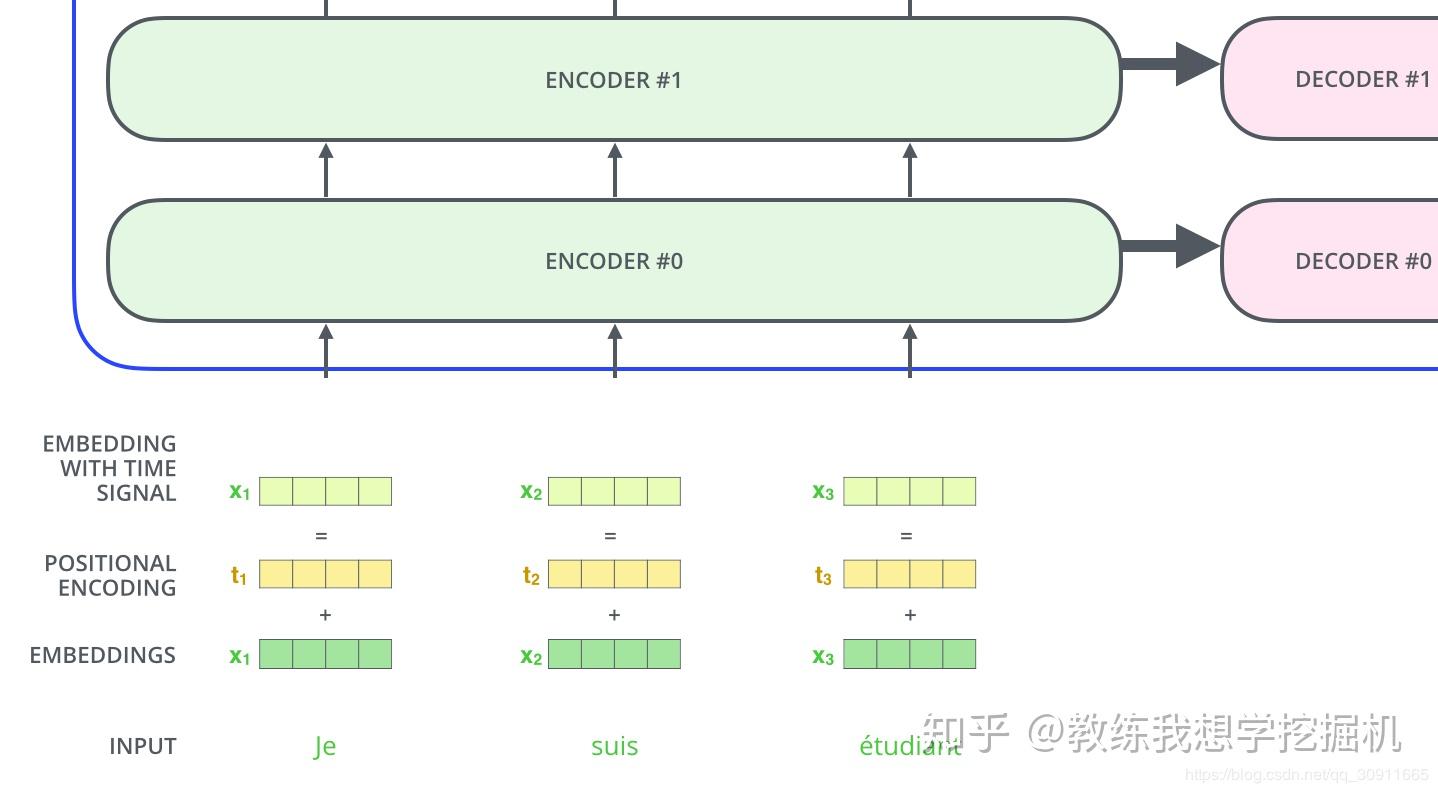

从上面的介绍我们发现transformer可以取代RNN结构并且可以进行并行计算，但却丢失了句子之前的顺序关系，为了解决这个问题，引入了位置编码（Position Encoding）。如下图所示

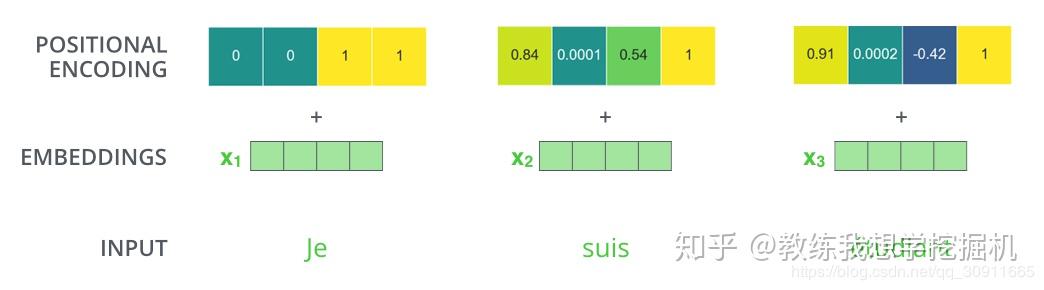

假设位置变量有4维，则位置编码的过程为：

具体的计算公式为

$PE_{(pos,2i)}=sin(pos/10000^{2i/dmodel})$

$PE_{(pos,2i)}=cos(pos/10000^{2i/dmodel})$

设计的思想是考虑的单词的的绝对位置和相对位置，大意和 $sin(\alpha+\beta)=sin\alpha cos\beta+sin\beta cos\alpha$ 和 $cos(\alpha+\beta)=cos\alpha cos\beta-sin\beta sin\alpha$ 这两个公式有关，具体为什么笔者没有深究，大家有兴趣可以了解下。

残差结构与层归一化

一个完整的encoder结构还包含两个残差结构（residual）和一层层归一化（layer norm），代码表示如下：

class LayerNorm(nn.Module):
    "Construct a layernorm module (See citation for details)."
    def __init__(self, features, eps=1e-6):
        super(LayerNorm, self).__init__()
        self.a_2 = nn.Parameter(torch.ones(features))
        self.b_2 = nn.Parameter(torch.zeros(features))
        self.eps = eps
    def forward(self, x):
        mean = x.mean(-1, keepdim=True)
        std = x.std(-1, keepdim=True)
        return self.a_2 * (x - mean) / (std + self.eps) + self.b_2
class SublayerConnection(nn.Module):
    A residual connection followed by a layer norm.
    Note for code simplicity the norm is first as opposed to last.
    def __init__(self, size, dropout):
        super(SublayerConnection, self).__init__()
        self.norm = LayerNorm(size)
        self.dropout = nn.Dropout(dropout)
    def forward(self, x, sublayer):
        "Apply residual connection to any sublayer with the same size."
        return x + self.dropout(sublayer(self.norm(x)))

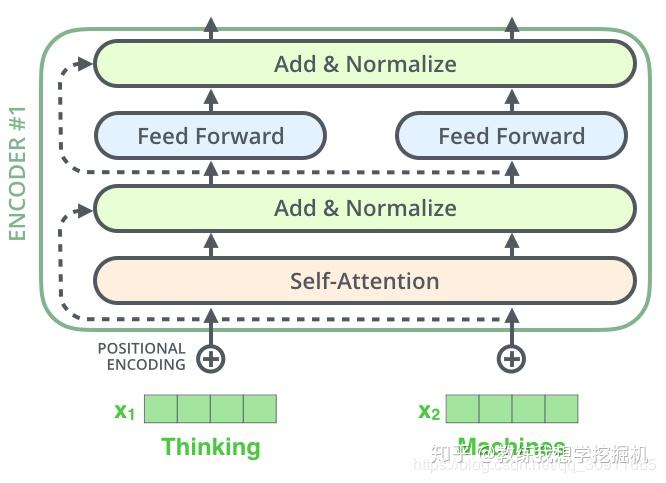

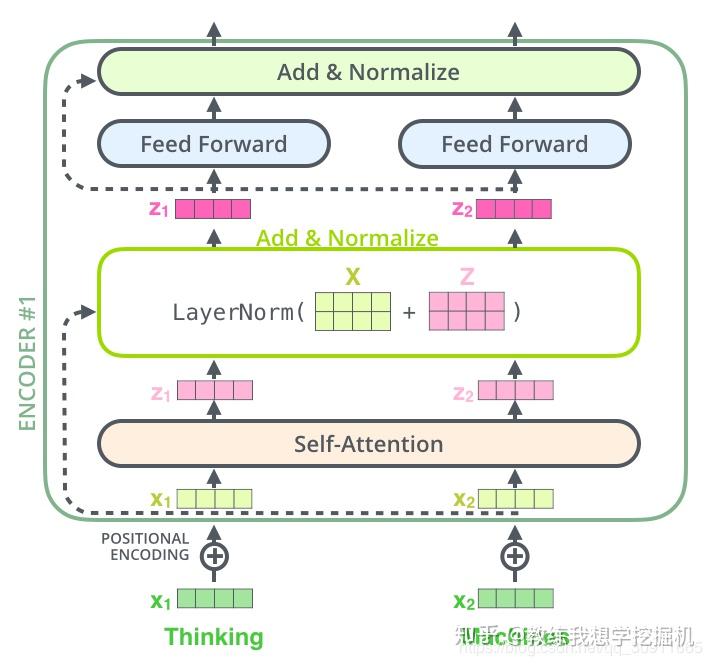

可以发现其中的残差结构 x + self.dropout(sublayer(self.norm(x)))，如下图所示

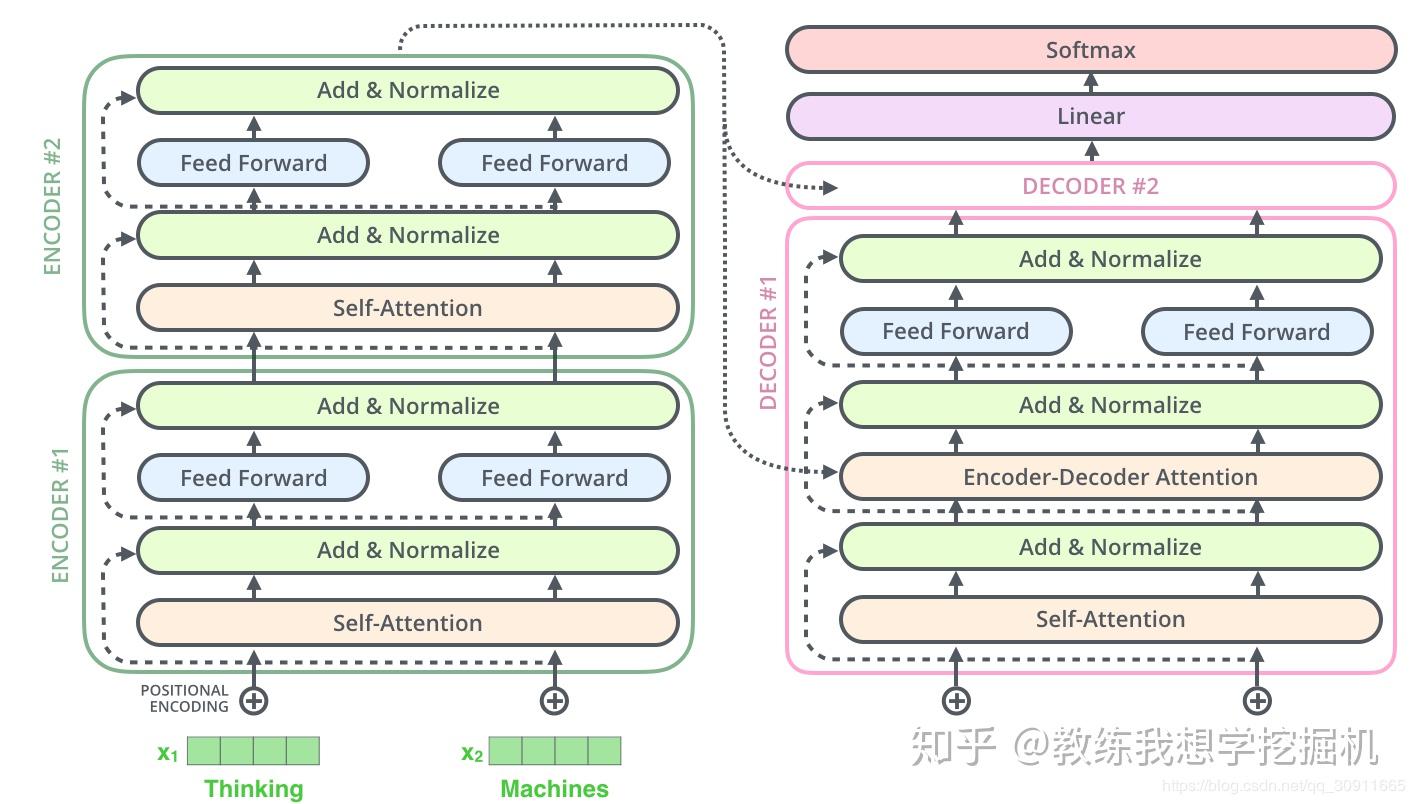

这种层结构在decoder中同样存在，以一个两层的encoder和decoder为例，如图所示

我们可以发现相比较于encoder，decoder中还包含了一个encoder-decoder attention结构。

decoder结构

从上一张图我们可以看到，相比较于encoder层已有的Self-Attention模块、前馈网络（FFN）模块、残差结构和归一化部分，decoder层多了一个Encoder-Decoder Attention模块，那么这个模块是怎么构成的呢？

我们先来看一个整个模型的输入输出过程

我们从图中可以看到，encoder的输出在decoder中是作为K，V而存在的，这就是decoder中encoder-decoder层的来源：decoder前一层的输入作为当前层的Query，而Key和Value则来源于encoder层的输出。代码表示如下：

class DecoderLayer(nn.Module):
    "Decoder is made of self-attn, src-attn, and feed forward (defined below)"
    def __init__(self, size, self_attn, src_attn, feed_forward, dropout):
        super(DecoderLayer, self).__init__()
        self.size = size
        self.self_attn = self_attn
        self.src_attn = src_attn
        self.feed_forward = feed_forward
        self.sublayer = clones(SublayerConnection(size, dropout), 3)
