Matlab中等高线图的绘制

Matlab中，做出等值线图是比较常见的功能，Matlab的等值线图与ArcGIS不同，它在没有数据的时候，就会有Nan的显示，在图上也不会有内插结果。

工具/原料

1

首先给出一个数组，该数组生成的数据即为Matlab中开始画面的图形数据。
2

如果要生成等高线图，可以使用contour,contourc,contourf命令。但是在Matlab2016中，也有更加简单的方法。

在上方的“绘图”框中，下拉会出现各种绘图方式，我们可以选择contour/contourc/contour3（三维图）等进行绘制。
3

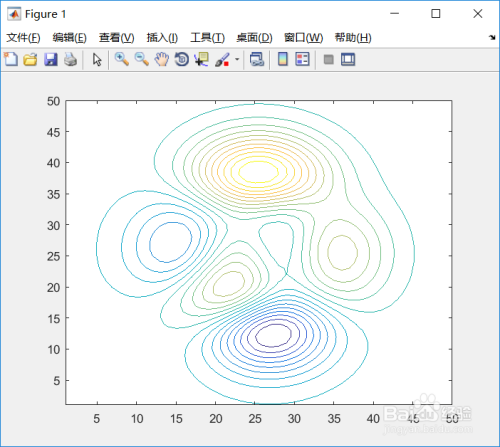

下面是contour和contourf绘制后的图形。
4

当然，也可以使用命令对进行画图。

使用命令时，我们的操作就比较灵活。

如我要生成20条等高线。即：

contour(aa,20);
5

想要生成三维图形，可以使用contour3命令或者surf命令膨材。

使用contour3命令生成的图只能是线图，而surf命令则是面状图。

2 Matlab 2016中三维等高线图形绘制
6

最后，可以对图形进行修饰，请参照以下应用。

3 Matlab二维等值线的修饰
7

contour命令良耕是由三个相同大小的数组组合而成，此处只是给出了一个数组，其余两个亲婶帽数组为默认1:50。

一般在生成contour时，需要如下三个二维数组。

x = -3:0.125:3;y = -3:0.125:3;[X,Y] = meshgrid(x,y); %如果已有XYZ三列数据，要生成二维数组，最好使用griddata命令。Z = peaks(X,Y);

%成图后如下所示。

contour(X,Y,Z,30)；

END
