关卡白模-Level Design Book
本文为Level Design Book 的 Blockout文章翻译。
原文链接： https:// book.leveldesignbook.com /process/blockout
文章内容大意：学习如何建造一个基础3D关卡，从建筑体量（massing）、度量（metrics）、寻路（wayfinding）和测试（playtesting）四个维度考虑。
为什么搭建白模

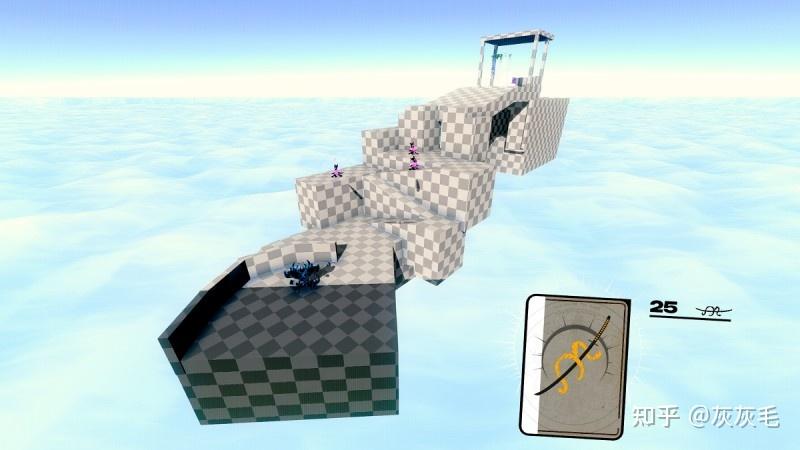

一个白模（或者白盒、灰盒）是一个使用简单的3D物体搭建的3D粗略草稿关卡，但是不包含任何细节或者打磨过的美术资产。
白模的目标是关卡原型，测试，调整关卡的基础形状。

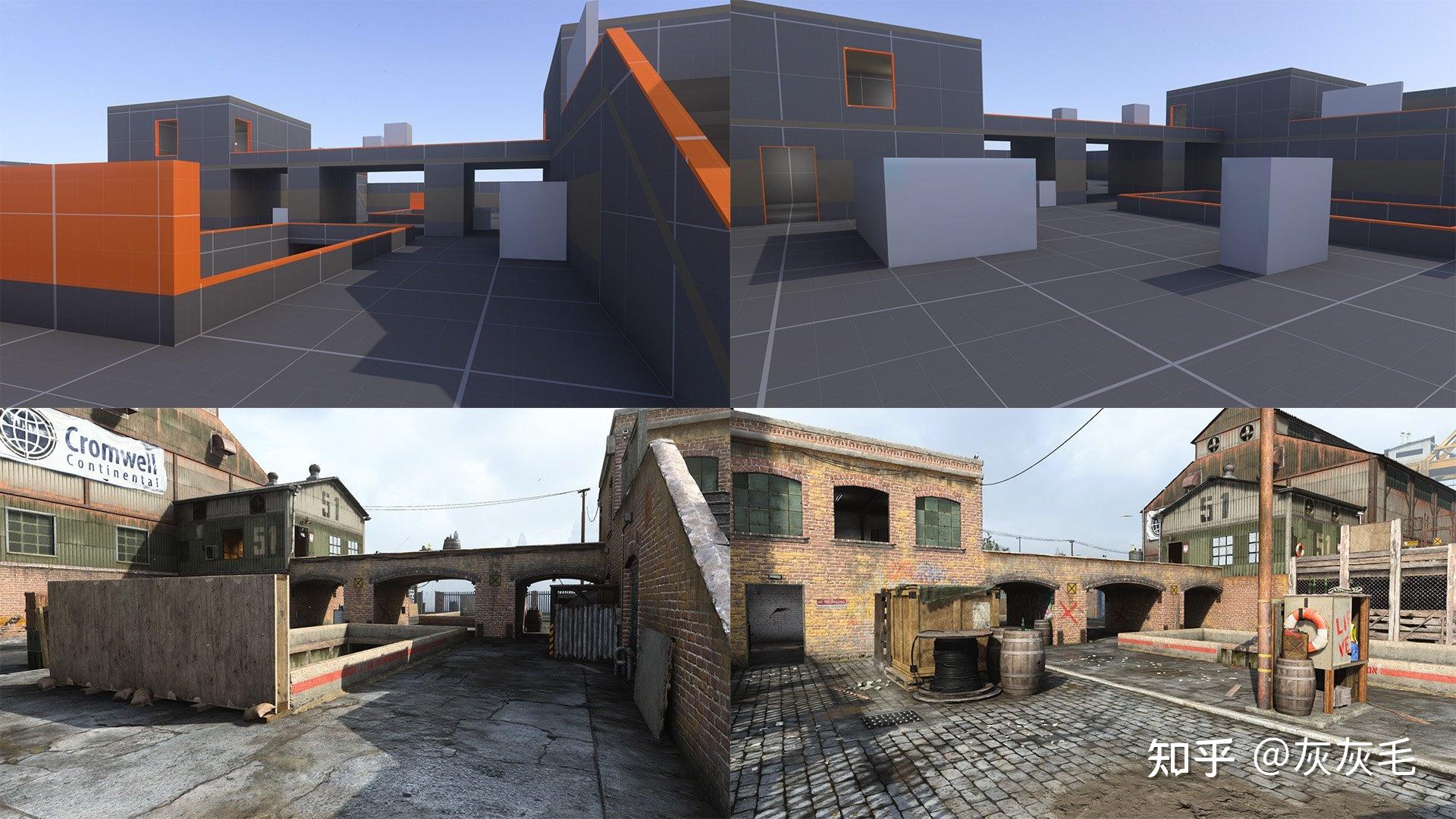

在下面的图片里，注意白模版本和最终上线版本的区别。一个关卡形状可能从灰盒开始，然后经历数月游玩测试和美术迭代，白模变成了右图里的一堆木桶。也有可能白模的这两块被删除。
白模支持实验。
白模性价比高，容易删除或者重新搭建一些粗略的白模物体几何形状。反之，抛弃一些已经完成打磨的美术资产是昂贵且浪费的。
当你对关卡结构不自信，最好用白模搭建。
设计师不能对设计文档或者布局草稿进行游玩测试，但是可以对白模进行游玩测试，评估关卡的动线，平衡，遭遇战设计，度量。当你开始发现设计想法是否有效时，白模就是设计阶段，也是仅仅刚开始。
核心概念
搭建完白模后，需要考虑的方面：

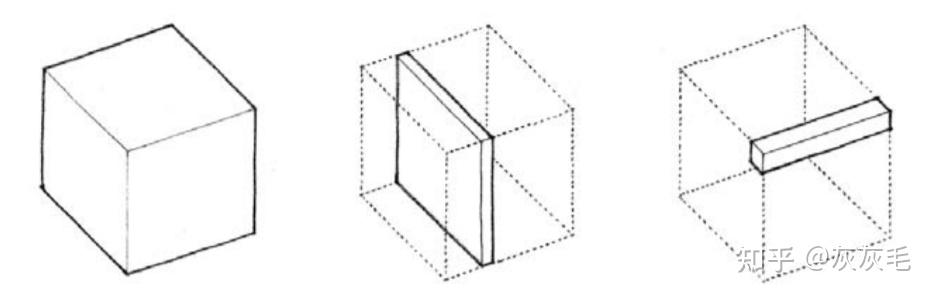

建筑体量（massing） ：建筑体量是物体几何形状所传达的体积和重量的感觉。
- 这个结构是厚的？重的？薄的？轻的？是什么类型的地方？
- 景观（landscape）需要特殊考虑
- 当下，构图（composition）在关卡设计中的重要性被夸大了。
度量（metrics） ：是关卡中的整体范围、尺寸、比例。
- 一些有效参考案例：《毁灭战士》的度量、《雷霆之锤》的度量
- 这个区域是否太大或者太小？玩家能够适应这个房间？
寻路（wayfinding） ：指玩家学习地图结构的行走过程。
- 如何帮助玩家找到关键路径/关卡出口？玩家是否会感觉迷路？
游玩测试（playtesting） ：设计师启动测试，来看关卡是否符合设计预期。
- 游玩测试真的很重要，是搭建白模的全部意义。
- 是否绝大部分玩家可以完成关卡？遭遇战是否有效？关卡是否平衡？
搭建方法
原始几何体（primitives）
原始几何体是简单的3D形状，比如默认的灰色方块，或者编辑器中自带的盒子。
对原始集合体，移动、旋转、变换大小。将他们堆叠，形成更加复杂的形状组合。
这是出乎意料强大的白模搭建技巧。设计师可以在任何3D引擎或者工具中使用这个方法。限制是不太能用这种简单的原始集合体搭出所有你想要的形状。
笔刷/建模（brush/modeling）
笔刷是关卡编辑器中简单的低多边形3D形状建模法。
这是从1990s到2000间，行业中最主要使用的关卡构建方法。
我们强烈推荐这个方法，因为这个方法提供最多控制感和制作感，但不幸的是，绝大部分现代游戏引擎只有很少的笔刷建模工具。想用这个方法搭出工作流会比较棘手。
工具推荐：
- Unity用probuilder还不错，但是SabreCSG或者RealtimeCSG会更强力。
- Unreal5自带的建模工具就很强。
- 如果引擎支持传入.map或者.bsp文件，可以使用TrenchBroom。
如果使用这个方法，可以根据玩家的宽度，使用粗网格。
- Unity：1m宽的玩家=网格1或2。
- Unreal：60uu宽的玩家=网格50或100，或者64或128。

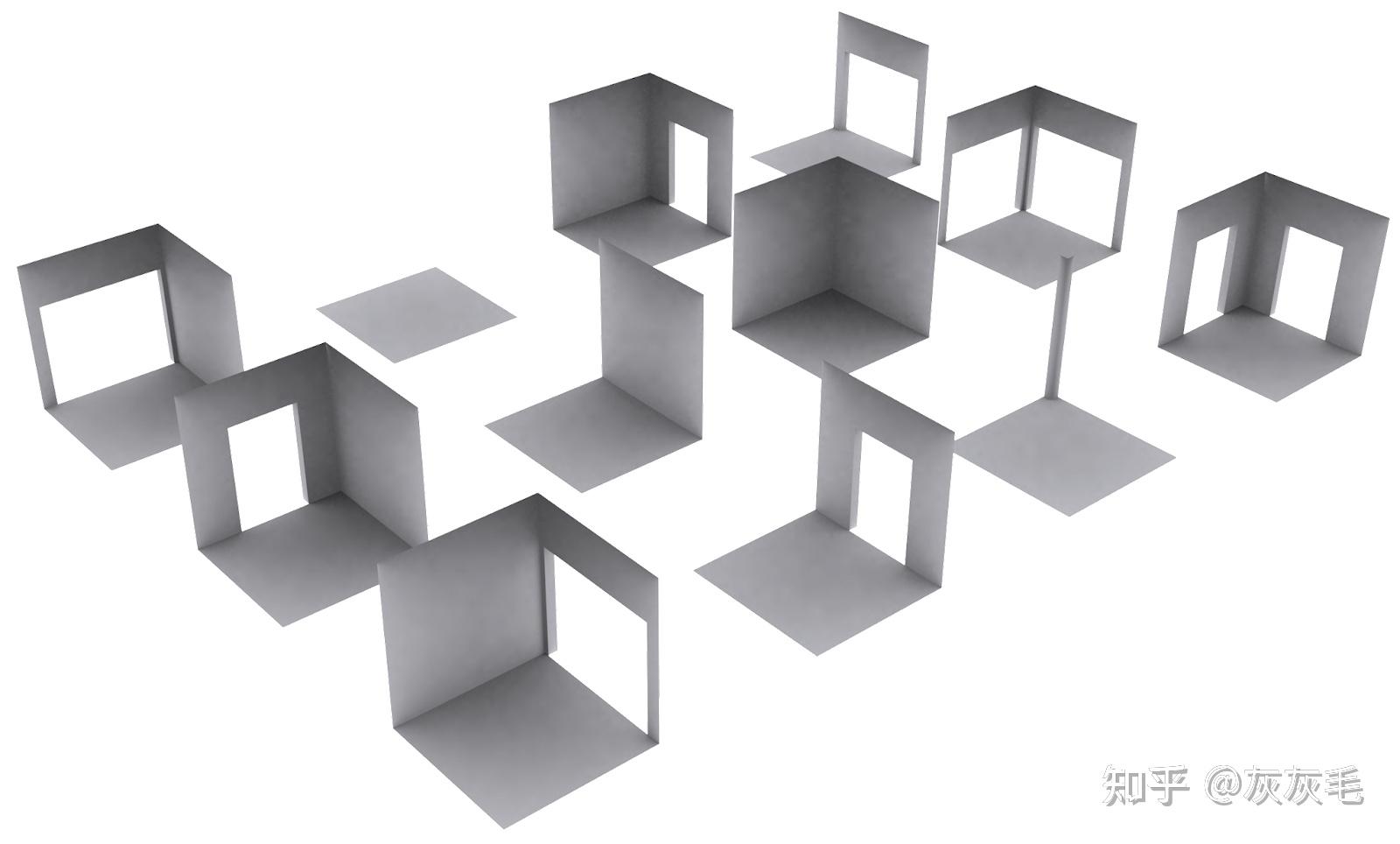

模块化套件（modular kit）
将一套模块化部件中的预制的构建组装在一起。
然而，假如这个套件设计的不好，或者不容易配置在一起，那模块化套件将会很难使用。如果你是新人，最好不应该尝试做你自己的套件，最好去下载一套。
雕塑（Sculpting）
绝大部分现代引擎有一个雕塑工具，允许设计师绘制并变形一个平面。

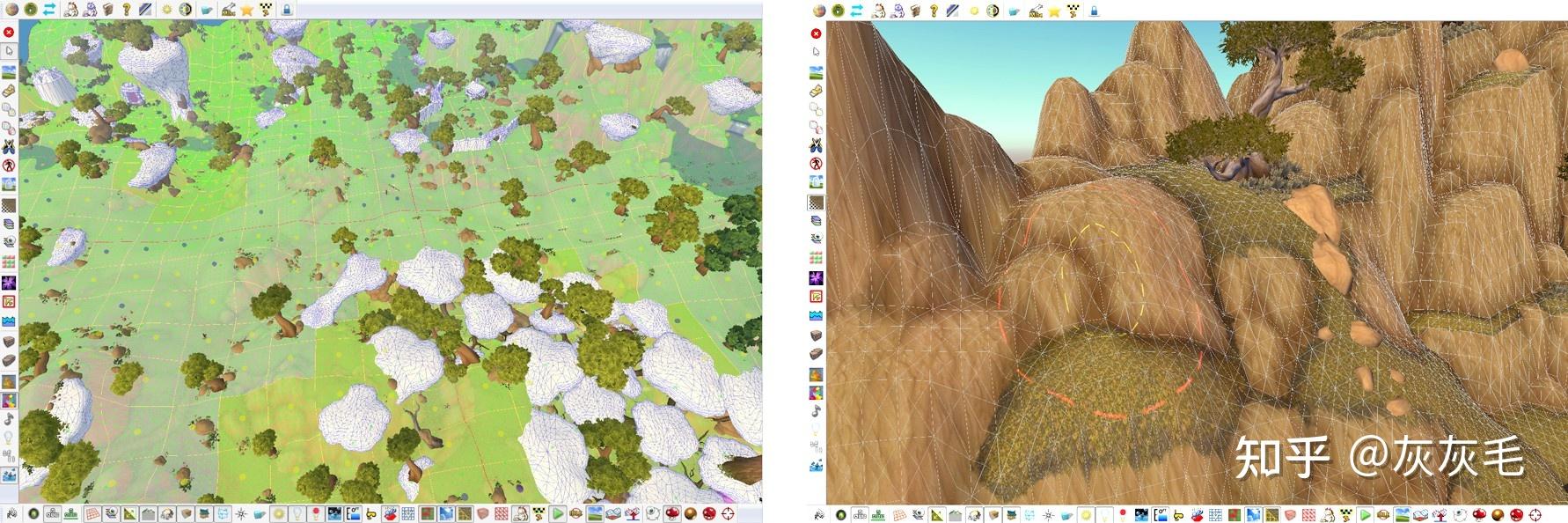

我们仅仅在制作大的、平滑的形状才使用雕塑工具，比如地块（terrian）和景观（landscapes）。制作硬表面，如大楼时，雕塑的效果比较差。
但假如，景观是项目的核心，那没有利用拒绝雕塑。
样条函数（splines）
样条函数是不可视的曲线，用于在道路上生成几何。
这些曲线同样是非破坏性的，你可以在任何点调整样条函数并重新生成几何图形。
样条函数适用于生成弯曲线条形状的白模，比如道路和河流。还可以用于自动变形去弯曲线条形状周围的景观。
样条函数也可能用于生成非线性的区域和建筑，但是这种给工作流不常见，且需要定制化的工具。
3D美术工具
为什么不使用3D美术工具，比如Blender，Maya，Max，SketchUp来搭建白模？
我们的观点：3D美术工具不能让设计师调整gameplay，碰撞，遭遇战，或者道具。游玩测试的速度相对更慢，且测试的频率相对更低。
案例：某3A游戏，移动一个石头需要数个步骤，每个步骤都是以小时计算的：
- 加载调试版本
- 找到哪个文件有这个物件
- 打开Maya
- 编辑文件
- 游戏重新编写
- 再次加载调试版本，进入游戏确认修改
搭建步骤
这是一个通用流程，如果你是新手，或者刚到项目，尽可能将步骤中的每一步都做好。你会逐渐形成你个人的白模流程和风格。
- 制作布局草图
- 添加地平面，比例图，墙壁
- 游玩测试
- 发散，迭代，再次游玩测试
- 重复1-4步
布局草图
没有任何计划就去搭建白模时非常困难的，尤其是对于新人。即使是简单的涂鸦也可以有很大帮助。

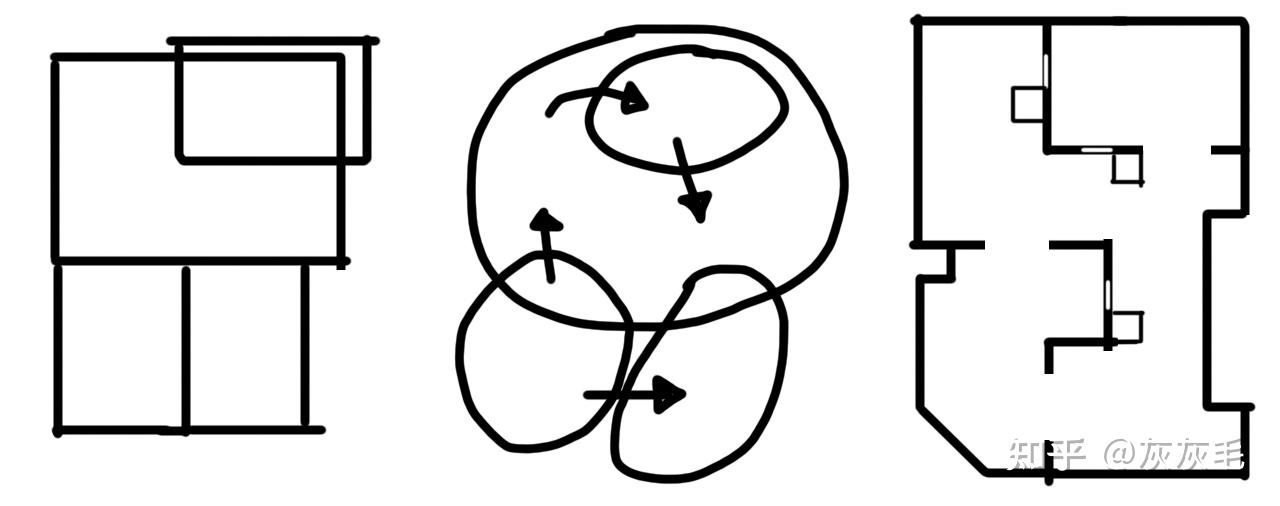

可以看下面的布局草图，左边的草图强调各个空间的范围，中间的草图强调各个区域的关系，右边的草图是一定细化的楼层规划图。所有这些草图都能生效，能帮助设计师计划白模。

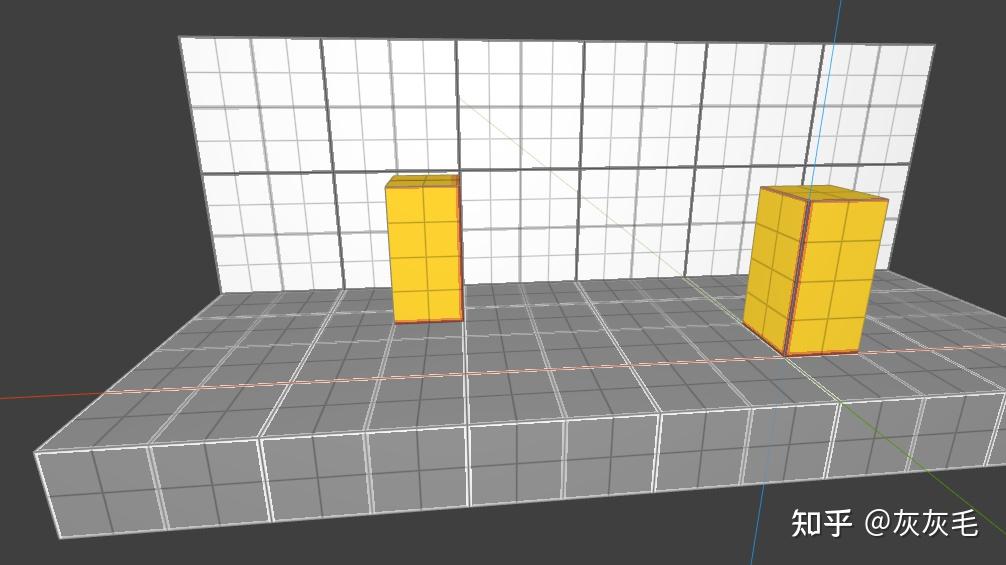

添加地平面，比例图，墙壁

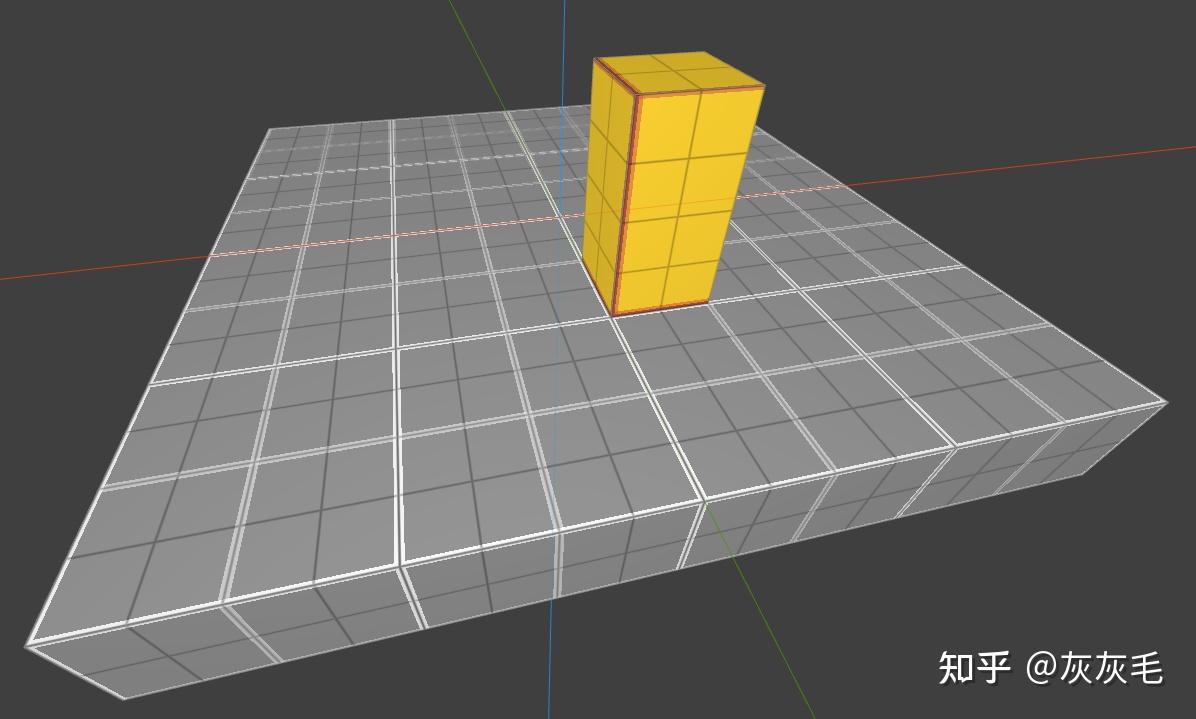

- 在3D空间的中心坐标（0，0，0）附近创建一个地平面。
使用浅色网格作为材质的原型，能够视觉上强调尺寸和范围。这个地平面物件可以其余的关卡几何接地，提供一个地平线，和让别的所有东西摆放的环境。
- 添加一个玩家人形比例的物件来帮助建立比例
如果你没有任何类人形资产，创建一个粗糙的人形块来占位。这个比例物件帮助玩家和设计师建立一致性和清晰感。
- 创建一个墙体，大约是1.5倍-2倍的比例物件高
如果你在现代化的游戏引擎中制作，尺寸可以不那么精确，白模中最重要的是搭建出比例感。
如果你是使用模块化套件来搭建白模，那么在比例物件的旁边摆一个标准的墙壁模块。
- 墙壁的材质使用与地平面不同的颜色。颜色和亮度对于理解空间组成，以及理解不同的地平面和墙平面的相互关系，能提供重要的帮助。如果你害怕颜色过多影响你的白模，那至少使用不同灰度的材质。

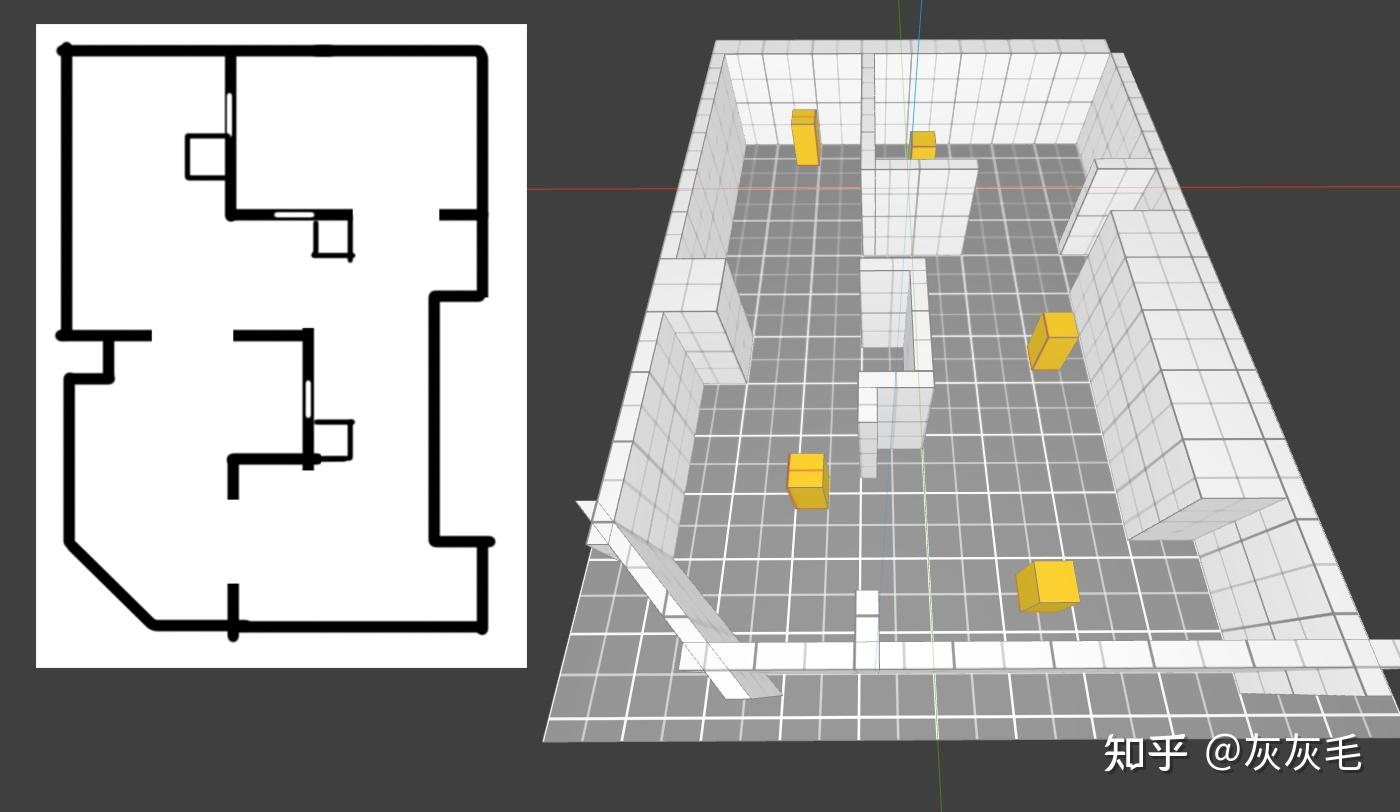

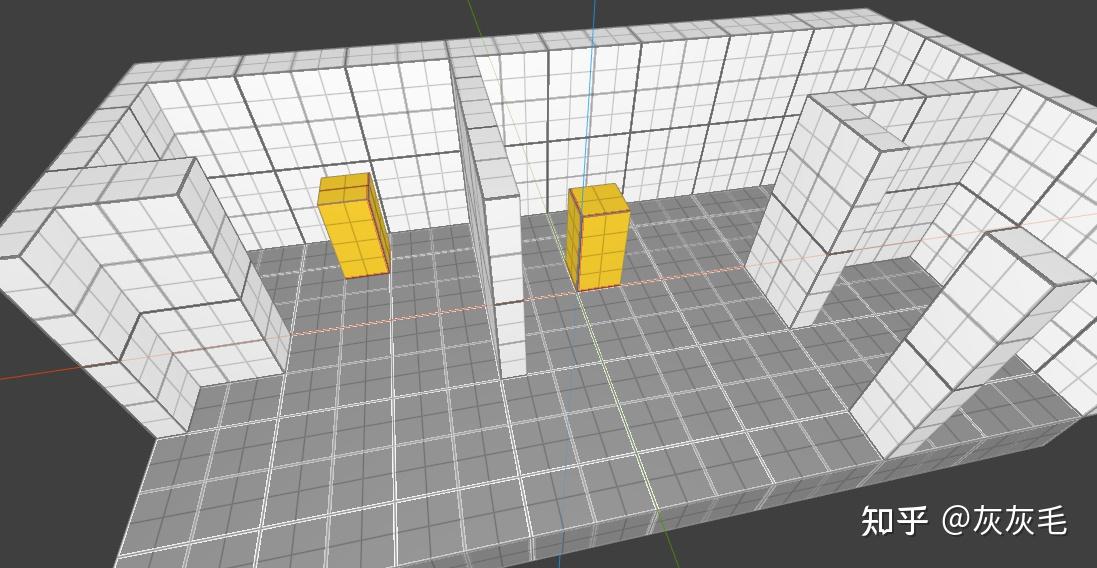

- 复制粘贴墙体来建立更多的空间，直到设计师有至少一个房间或者走廊。很多工具都有复制黏贴的快捷键，比如UE4按紧Ctrl+Shift移动墙体。
十字路口也可以，杂乱排布也可以。
为了制作门窗，在墙体之间留一个空隙，后面再填充它。
入口过道和走廊应该至少是比例模型的两倍宽。
游玩测试

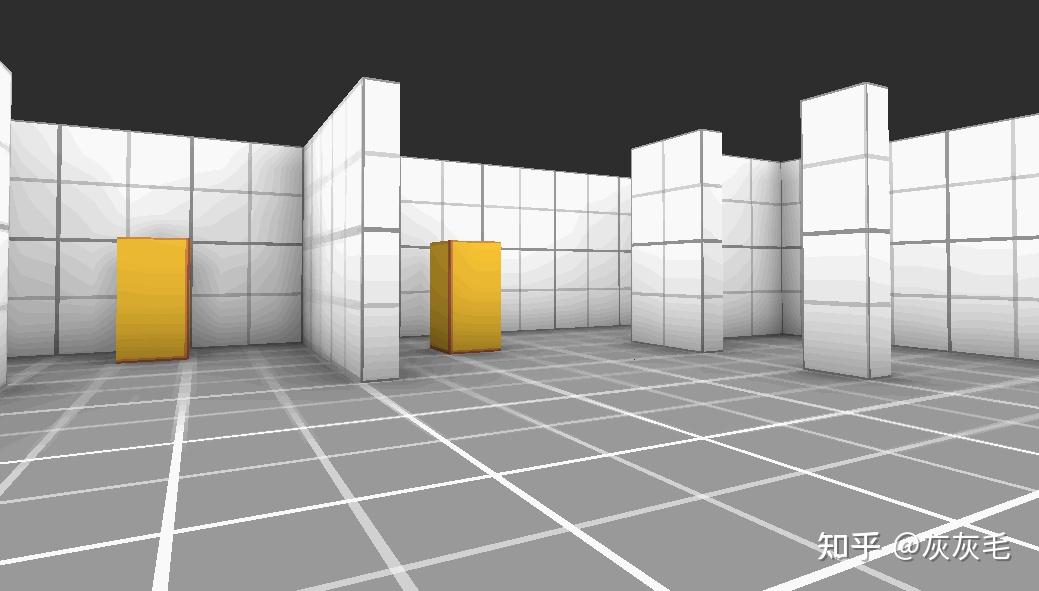

做一个简单的自我游玩测试：在游戏引擎中，有重力，碰撞，速度等物理元素的前提下，在空间中四处走走。
白模的制作初衷是做实验。为了验证实验结构，你必须测试原型。不要仅在编辑界面中四处飞，因为这种方法不能让你想象玩家的游玩体验。
- 建筑体量：关卡的形状是否合理？建筑看起来是否让人困惑？
- 度量：玩家是否能通过所有的门或者过道。梯子和坡道是否起作用？玩家能否跳过预期让他们跳过的地方？
- 动线：移动是否过慢或者过快？流畅或者磕磕巴巴？哪种类型的移动对于你的预期的设计目标最理想？
发散与迭代
从原设计计划上发散思维，对游玩测试做出反馈。
几乎无一例外，你的白模不会活过这次游玩测试。房间让玩家感觉不自然，门口感觉太狭窄，布局令人迷惑.....但这就是为什么我们要做白模。
想要重建白模的某个巨大模块？冲。想要删除一整个房间？冲。想要将庭院拆分成两个更小的区域？冲。
对于你的游玩测试的反馈保持一个开放的心态。

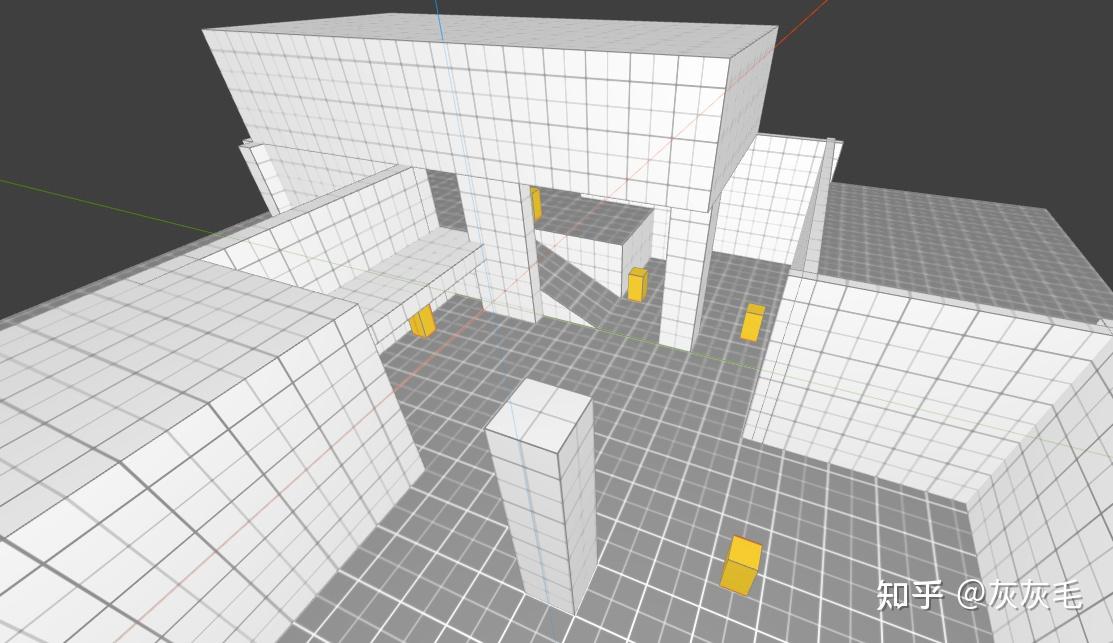

持续添加新的比例物件，墙体和门。
然后重复游玩测试。
持续迭代
保持一个开放的心跳，并继续“修改——游玩测试——修改”的循环，持续优化白模。这个设计流程被称为迭代，因为我们不断制作更新的迭代版本，来强化上一个版本的体验。
当你逐渐做越来越多的关卡时，你会惊讶于它改变了如此之多。让你设计的地图惊艳你自己。
常见的白模问题
白模感觉太小或者太大
- 搭建白模时使用更多的比例物件。
- 更频繁跑测，更早地感知到比例问题。
- 如果过大，删除不必要的房间，压缩剩余的房间。
- 如果过小，拓展最外面的墙体，然后拓展中心区域来填充新的空间。
- 或者删除所有东西然后重建，这仅仅是个白模。
看着空空的关卡编辑器，不知道做什么
- 画布局草图，然后尽可能沿着草图制作白模。
- 先简单摆出一个房间，你可以随时再把它删掉。这个做法是为了摆脱空白纸张带来的焦虑感。
- 先去做点别的事，过一会会儿再回来看你的白模。
案例
Dirty Bomb “Castle”地图
Splash Damage的 关卡设计师 Massey 为多人团队竞技射击类游戏Dirty Bomb设计了地图“城堡”。Masey从扭转中世纪街道，以及现实生活中伦敦塔设计类型学中获取灵感。将灵感概念化，画出布局草图。我们可以看出出来的白模与布局有差别，白模中的曲线更少，更多90度角，更多矮胖区域。这个布局图只是一个初始的设计指导。因为这是一个多人设计地图，设计团队在游玩测试白模时更加注重移动和战斗度量。
地图的大小往往是最难做对的模块。白模时很重要的是规划你的主要道路并测量它的长度。我们希望从出生点到目标点的时间是8-12秒左右。假如比这个时间更长，玩家会感到困惑，玩家在复活时会跑回头路。假如比这个时间更短，地图会让人感觉太小，导致gameplay体验非常混乱。白模阶段对于地图制作至关重要，但是我们的队伍判断它的标准很简单：如果感觉太长，那就是太长。
下一个步骤是考虑玩家分级，我们必须关注战斗范围，允许我们整个军火库能有发挥各自的功能，同时确保战斗空间的多样性，让不同的能力能够发挥作用。
实际上，这意味着想要考虑外部空间和内部空间的占比比例，来确保玩家的户外能力能够发挥作用。
Apex Legends “World's Edge”地图

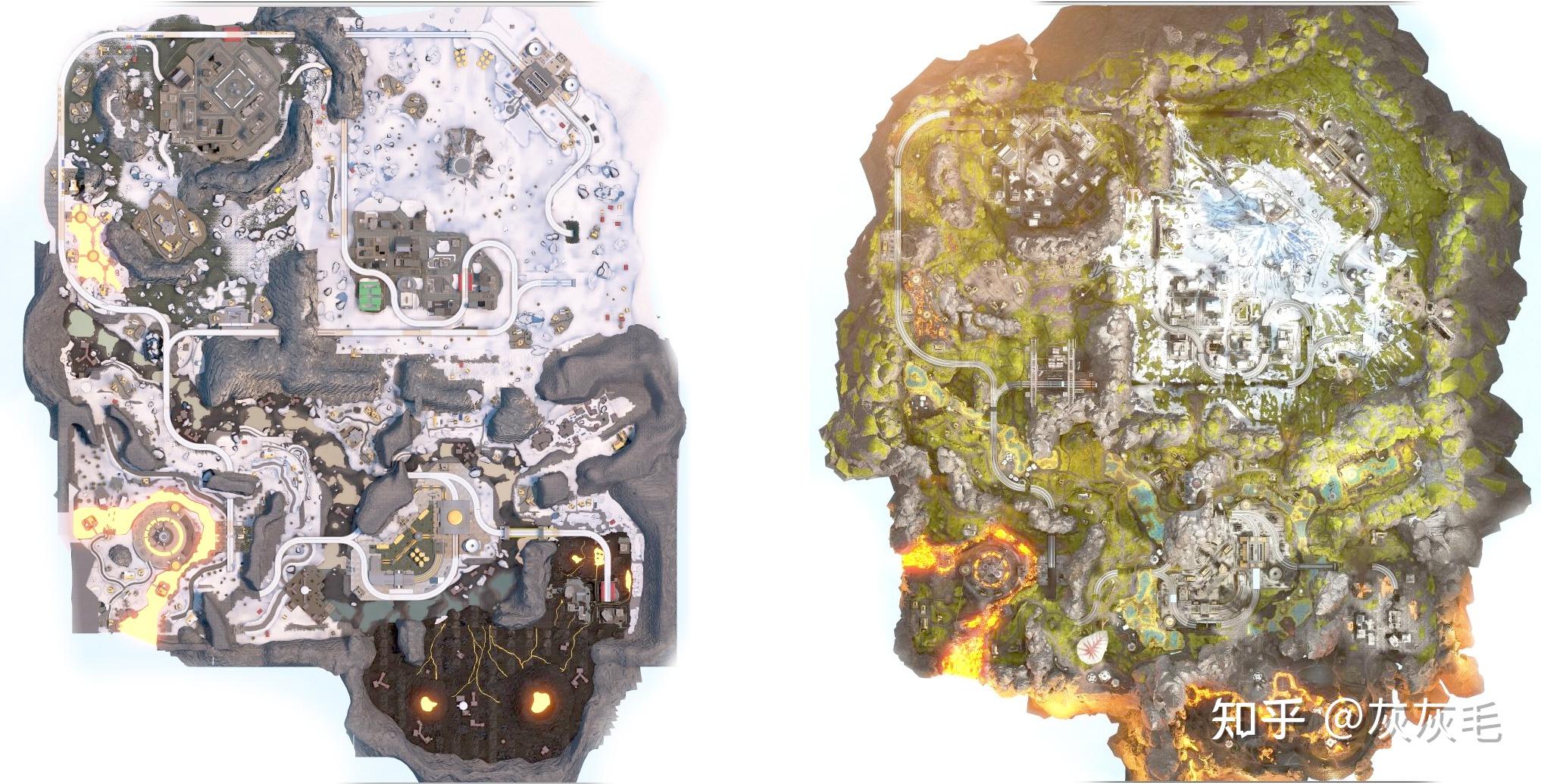

Respawn的关卡设计师 Rodney Reece制作了“World's Edge”的白模。这是一个大型的Apex Legends地图。我们可以看到地图从白模（左）到完成版本（右）中间右很大的变化。不只是主题，还包括成体的布局和构图。
最初这个地图的想法是做一个冰雪地图，但是美术想要给地图带来一些绿色，而在一个会议中，Robert Taube建议，如果是 Epicentre造成了冰雪，那会如何？
一个好的设计师的关键是能够灵活处理新的idea。举例，美术团队提出了The Dome（穹顶），而在我的白模里，这是一个火山。他们提出了这个想法，我将他们适配到我的布局中。我必须为其做一个新的布局，但是能让整个地图更好。
但很多时候，特定的POI在最初就订好了。在这些情况下，我对于什么能够改动有更强烈的坚持。Sorting Factory是一个很好的例子。对我们而言，认识到什么是珍贵的不能乱改的，什么是布局能够灵活变动的，是很重要的能力。因为这些可能会影响整个团队。
反对白模？
有的项目里，传统的白模可能帮助不大。这种一般是更少地依赖空间设计，更多地依赖美术传达。白模不能够验证一些要基于美术或者其他资产的想法。
