从 Windows Filtering Platform 学习 TCP/IP（1）

BOT Man

原文：《从 Windows Filtering Platform 学习 TCP/IP（1）》，公众号 BOTManJL ~

彼节者有间，而刀刃者无厚；以无厚入有间，恢恢乎其于游刃必有余地矣。——《庄子·养生主》

实现代码： https:// github.com/BOT-Man-JL/W FP-Traffic-Redirection-Driver

1 背景

毕业设计要求开发一个匿名通信客户端（Windows 网络驱动）：

拦截/修改主机和外网之间的流量，实现匿名通信协议；
防止 WinPcap (Wireshark) 对原始流量的嗅探，隐藏 TCP/UDP 端口、IP 地址、以太网 MAC 地址

换句话说，就是需要：

拦截/修改 上层应用程序 传输的数据包，我们驱动的工作对其透明

需要实现修改（源/目的）TCP/UDP 端口、IP 地址、以太网 MAC 地址的能力
例如，主机 A 访问 Baidu，而链路上黑客嗅探到的数据是主机 B 在访问 Google

必须在 WinPcap 嗅探数据 之前修改发送数据 ，在嗅探 之后修改接收数据 ，从而避免其嗅探到原始流量

主机上黑客（恶意软件等）主要使用类似于 WinPcap 的工具进行流量嗅探，需要重点保护
如果主机被黑客攻击，原始流量被嗅探，链路上伪造的流量也会被轻易还原

借此机会，学习了 TCP/IP 协议栈、Windows 驱动开发、Windows 网络架构。

2 调研

2.1 WinPcap 流量嗅探原理

WinPcap 的核心是一个叫做 NPF (Netgroup Packet Filter) 的 NDIS(Network Driver Interface Specification)协议驱动，在 Windows 网络驱动栈的较底层（下层直接对接网卡驱动），实现了对经过网卡（物理网卡/虚拟网卡）的所有流量的嗅探。

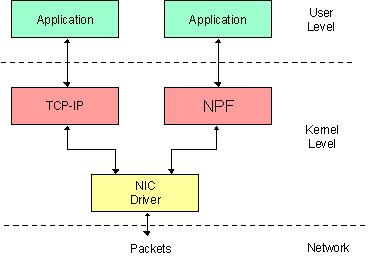

图 NPF 在 NDIS 中的位置

注：

Wireshark/WinDump 均使用 WinPcap 作为嗅探引擎
npcap 和 Win10Pcap 是对 WinPcap 改进的版本，原理相似
- https:// github.com/nmap/npcap
- https:// github.com/SoftEtherVPN /Win10Pcap

2.2 技术方案

在 Windows Vista 以后，TCP/IP 成为了主流，微软升级了 TCP/IP 栈的驱动架构，将 TCP/IP 的核心逻辑 处理放入 tcpip.sys 驱动实现（例如，TCP 的建立连接三次握手、释放连接四次挥手、传输的过程中的可靠性和效率保障，IP 的维护 ARP 表、校验 checksum 等），对上层应用只暴露 简单的接口 （例如 socket 调用 connect/accept 函数，TCP 驱动就实现了三次握手；在 send/recv 函数背后，TCP 驱动实现了重传、差错控制、拥塞控制等机制）。

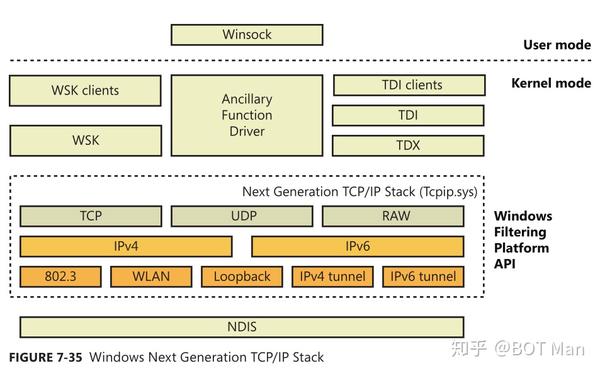

图 Windows 下一代 TCP/IP 协议栈（来源：Windows Internals, 6th Edition, Part 1）

彼节者有间

微软的 TCP/IP 驱动设计时，为了提供更好的 灵活性 （例如定制 TCP/IP 协议，实现 NAT、IPsec 等），在 TCP/IP 协议栈上应用层、传输层、网络层（Windows 8 加入了 MAC 子层）暴露一系列 Windows Filter Platform(WFP) 接口。

以无厚入有间

利用这些接口，我们不仅可以过滤（放行/拦截）经过 TCP/IP 驱动的流量，还可以实现对流量的修改（修改包头 (header) 或载荷 (payload) ）。进一步的，修改包头中的源/目的地址（TCP/UDP 端口号、IP 地址、MAC 地址），在进入下一层之前，可以实现对包的重定向（例如，NAT 驱动 ipnat.sys 就是通过 WFP 实现的）。

恢恢乎其于游刃必有余地矣

恰好，TCP/IP 驱动和 WinPcap 的 NPF 驱动都是 NDIS 协议驱动，处于 平级关系 。利用 WFP 提供的接口，在 TCP/IP 驱动内完成对流量的修改，一方面能更深入 TCP/IP 流程，另一方面可以绕过 WinPcap 的嗅探。

3 试验 —— 流量重定向

为了体验 WFP 的强大威力，我们基于微软官方的 WFP 流量拦截样例进行修改，实现一个流量重定向的 proof of concept (PoC) ：

修改 TCP/UDP 端口号
修改 远端主机 IP 地址

修改发往主机 A 包的 目的 IP 地址 ， 重定向 到主机 B
修改从主机 B 收到包的 源 IP 地址 ，还原为主机 A 的地址

对上层应用透明，即上层应用不知道上述修改的存在（用户用浏览器打开 Baidu，经过驱动修改后，可以变成 Google）

我们在同一个局域网内部署了两个主机，分别记作 202 和 103 。在主机 202 上进行如下测试：

访问主机 104 （一个不存在的主机），将流量重定向到主机 103 上
访问主机 103 的 81 端口，将流量重定向到 80 端口上
访问主机 104 的 81 端口，将流量重定向到主机 103 的 80 端口上

3.1 传输层修改收包

最初，我们的 PoC 是从官方的 WFP 拦截样例改过来的，分别在 OUTBOUND_TRANSPORT 和 INBOUND_TRANSPORT 层上完成对发送/接收的包的修改。架构模型大致如下：

socket              socket
            |                   ^
            |  TCP stream data  |
            ~                   |
  :--- TCP Driver --------- TCP Driver ---:
  |         |                   ^         |
  |         |    TCP segment    |         |
  |         ~                   |         |
  | OUTBOUND_TRANSPORT  INBOUND_TRANSPORT |  <- modify here!
  |         |                   ^         |
  |         |    TCP segment    |         |
  |         ~                   |         |
  :--- TCP Driver --------- TCP Driver ---:
            |                   ^
            |     IP packet     |
            ~                   |
        IP Driver           IP Driver
            |                   ^
            |   Ethernet frame  |
            ~                   |

3.1.1 结果

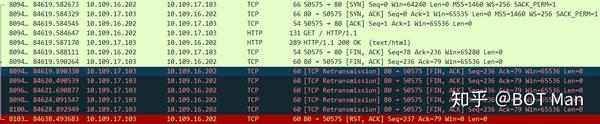

OUTBOUND_TRANSPORT 层成功重定向 IP 地址、端口，并送达主机 103
主机 202 能接收到主机 103 的 80 端口发回的数据包（pcap 能抓到）
但是， INBOUND_TRANSPORT 层 没有拦截到 接收的数据包
从而导致，两个主机超时重传 SYN ；最后主机 103 发送 RST 结束这个过程

3.1.2 分析

每个 socket 都可以用一个 五元组 (5-tuple) 标识 —— 源 IP、源端口、目的 IP、目的端口、协议（TCP/UDP）。TCP/IP 驱动会根据五元组，识别接收数据的 socket：

当 IP 驱动收到一个 IP 包，就会检查承载的内容是什么协议的
如果是 TCP 协议，就会转交给 TCP 驱动处理
TCP 驱动会检查五元组，查找关联的 socket，并将这个数据传递给这个 socket

由于从主机 103 接收的包，没有及时把 IP 地址还原到 104 / 端口还原到 81 ，TCP 驱动 根据五元组 ， 找不到 对应的 socket ，就会直接丢弃（有时候还会发送 RST），导致 INBOUND_TRANSPORT 层不能拦截到这个包。

^
  INBOUND_TRANSPORT -> we update 103:80 to 104:81 here!
          |  (unreachable)
     TCP Driver -> 103:80 not found (expect 104:81)! discard packet!
          |  (103:80 -> 202:xx / TCP)
      IP Driver -> IP 103/202 is fine, pass to upper layer
          |  (103:80 -> 202:xx / TCP)

所以，我们要在到达 传输层 之前，即在 网络层 ，修改收包的 IP/端口。

3.2 传输层修改发包

重新设计后，我们在 传输层 （ OUTBOUND_TRANSPORT ）修改发包， 网络层 （ INBOUND_NETWORK ）修改收包。架构模型大致如下：

socket              socket
            |                   ^
            |  TCP stream data  |
            ~                   |
  :--- TCP Driver --------- TCP Driver ---:
  |         |                   ^         |
  |         |    TCP segment    |         |
  |         ~                   |         |
  | OUTBOUND_TRANSPORT          |         |  <- modify here!
  |         |                   |         |
  |         |    TCP segment    |         |
  |         ~                   |         |
  :--- TCP Driver --------- TCP Driver ---:
            |                   ^
            |     IP packet     |
            ~                   |
  :---- IP Driver ---------- IP Driver ---:
  |         |                   ^         |
  |         |     IP packet     |         |
  |         |                   |         |
  |         |             INBOUND_NETWORK |  <- modify here!
  |         |                   ^         |
  |         |     IP packet     |         |
  |         ~                   |         |
  :---- IP Driver ---------- IP Driver ---:
            |                   ^
            |   Ethernet frame  |
            ~                   |

3.2.1 结果

INBOUND_NETWORK 层正常工作，TCP 建立连接三次握手、TCP 数据传输都没问题
但是，释放连接的第四次挥手（主机 202 最后一个 ACK ）发不出去，导致

主机 202 先关闭了 socket（发完了最后一个 ACK 就可以关闭了）
主机 103 等待最后一个 ACK ，不断重传 FIN+ACK ，最后发送 RST 结束这个过程

3.2.2 分析

在传输层，发送数据需要关联特定的 socket；在 OUTBOUND_TRANSPORT 层发送的数据包，调用 FwpsInjectTransportSendAsync 函数也需要指定 socket（上层句柄）对应端点的 endpointHandle （底层内核对象）。

根据 MSDN 描述，如果不及时发送数据，socket 关闭、端点资源释放后，会导致数据无法发送。（详见 Github Issue ）

在我们的试验中，主机 202 收到了 FIN+ACK 后，发送最后一个 ACK ，就可以 直接关闭 socket 。而这个 ACK 被我们的驱动拦截，在修改后 重新发送 ，端点资源可能已经 被释放 ，导致不能正确发送。

TCP Driver -> send last ACK in response to FIN+ACK
          |  (last ACK / 202:xx -> 104:81 / TCP)
  OUTBOUND_TRANSPORT -> we update 104:81 to 103:80 here!
          |  (last ACK / 202:xx -> 103:80 / TCP)
     TCP Driver -> endpoint was closed! discard packet!
          |  (unreachable)
      IP Driver
          ~

为了解决这个问题，我们推迟到无状态的 网络层 修改发包的 IP/端口。

3.3 网络层修改发包

现在，收包、发包的修改都放到了 网络层 上，即 OUTBOUND_NETWORK 和 INBOUND_NETWORK 。

socket              socket
            |                   ^
            |  TCP stream data  |
            ~                   |
       TCP Driver           TCP Driver
            |                   ^
            |     IP packet     |
            ~                   |
  :---- IP Driver ---------- IP Driver ---:
  |         |                   ^         |
  |         |     IP packet     |         |
  |         |                   |         |
  |  OUTBOUND_NETWORK     INBOUND_NETWORK |  <- modify here!
  |         |                   ^         |
  |         |     IP packet     |         |
  |         ~                   |         |
  :---- IP Driver ---------- IP Driver ---:
            |                   ^
            |   Ethernet frame  |
            ~                   |

3.3.1 结果

出人意料， OUTBOUND_NETWORK 层 没有拦截到 发送的数据包
当然，pcap 也抓不到任何流量

3.3.2 分析

从原理上：

如果一个 IP 包要通过网卡发到以太网上，必须要知道目的主机的 MAC 地址，才能构造出完整的 以太网帧 (ethernet frame)
如果要知道目的 MAC 地址，就需要带着目的主机的 IP 地址，利用 ARP 协议进行查询
如果目的主机的 IP 地址查不到对应的 MAC 地址，就不能构造出正确的以太网帧，IP 驱动会将其丢弃

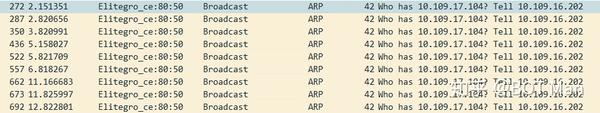

为了验证这个猜想，我们利用 pcap 嗅探了 ARP 流量 —— 不出所料，主机 202 一直在询问主机 104 的 MAC 地址。

由于主机 104 并不存在，主机 202 收不到对应的 ARP 响应，无法构造发往主机 104 的以太网帧，从而导致 OUTBOUND_NETWORK 层不能拦截到发往主机 104 的包。

TCP Driver -> construct IP packet and send
         |  (202:xx -> 104:81 / TCP)
     IP Driver -> search ARP table for host 104, but not found
         |  (unreachable)
  OUTBOUND_NETWORK -> we update 104:81 to 103:80 here!
         |  (unreachable)
     IP Driver
         ~

为了进一步验证这个猜想，我们把主机 104 换成了局域网内的一台真实存在的主机 253 —— 即把试验改为：重定向访问主机 253 的 81 端口的流量到主机 103 的 80 端口上。然后，再用 pcap 嗅探 ARP 流量。

果然， OUTBOUND_NETWORK 层拦截到了发往主机 253 的数据包；pcap 也能看出：主机 202 先询问了主机 253 的 MAC 地址，再询问了主机 103 的 MAC 地址。

TCP Driver -> construct IP packet and send
         |  (202:xx -> 253:81 / TCP)
     IP Driver -> search ARP table for host 253, and found
         |  (202:xx -> 253:81 / TCP)
  OUTBOUND_NETWORK -> we update 253:81 to 103:80 here!
