UnLua框架解析-UE引擎Lua框架解决方案 (上)

导语：

UnLua是针对UE引擎的Lua框架解决方案，功能强大，使用简单，零胶水代码实现C++与Lua之间的相互调用。

但是在使用UnLua的过程中，经常会因为一些使用不当导致各种问题，崩溃等。定位问题耗费大量时间，所以对UnLua框架及其原理进行深入的学习并记录。文章会按照自己的理解过程来做整理，尽可能阐述清楚。不会记录UnLua的基础使用教程，仅对其框架原理等做解析，UnLua的使用教程可以参考UnLua官网Git.

理解UnLua框架需要一定的Lua与UE基础，建议在理解UE反射机制，GC机制后再深入学习UnLua框架会有更好的理解，可以参考作者前两篇文章。

目录：

• 一．Lua访问C++类型
• 1.1注册UClass描述信息FClassDesc
• 1.2注册Lua Metatable
• 二．Lua访问UObject对象类型中的函数
• 2.1注册FPropertyDesc/FFunctionDesc
• 2.2反射描述信息入栈
• 三．Lua调用UObject对象类型中的函数
• 3.1获取UFunction调用UObject实例
• 3.2准备UFunction调用参数
• 3.3 UFunction反射调用
• 3.3.1 反射调用C++ Native函数
• 3.3.2 反射调用UE蓝图脚本
• 3.4引用参数回写，返回值入栈
• 四．Lua访问UObject对象实例(不绑定Lua)及其属性/函数
• 4.1 Lua访问UObject对象实例
• 4.2 Lua调用UObject对象实例成员函数
• 4.3 Lua访问UObject对象实例成员属性

一. Lua访问C++类型:

通过UnLua可以直接在Lua访问UE4中支持反射的对象类型，UClass，UScriptStruct，UEnum.

举例:

在Lua中想通过调用UBlueprintPathsLibrary::ProjectLogDir获取日志路径，首先访问了UBlueprintPathsLibrary类型，那么Lua中通过调用UE4.UBlueprintPathsLibrary是如何访问到这个C++类型的，这个C++类型在Lua中又是以什么方式存在的。

访问C++类型流程：

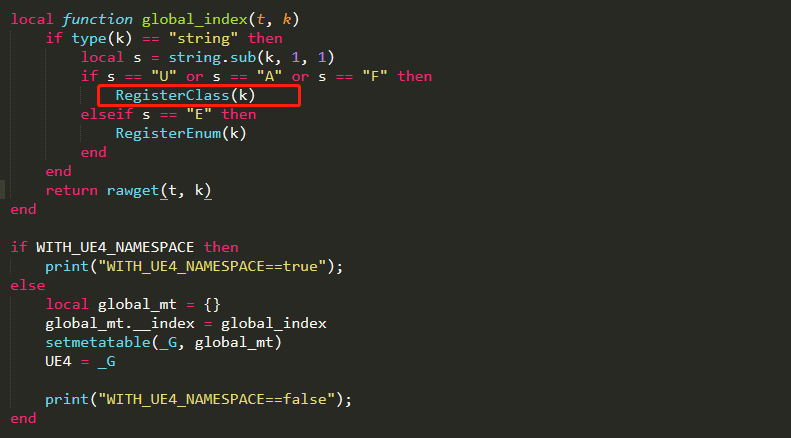

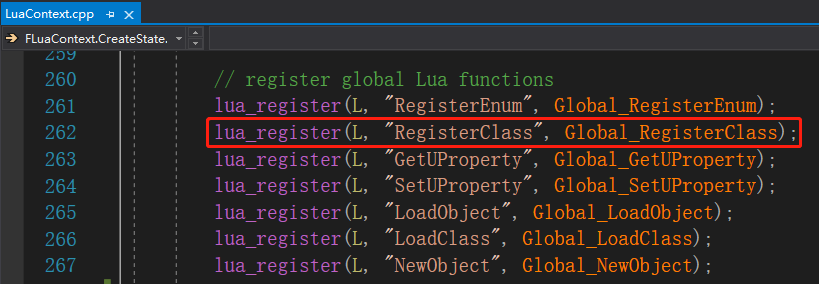

在Lua中访问UE4的类型，UnLua会先将C++类型数据注册到UnLua中，按照UnLua自定义的格式存储起来，对于UObject, Actor，Struct类型通过Global_RegisterClass，Enum枚举通过Global_RegisterEnum注册。

这里记录UObject类型的注册，Struct注册流程大同小异，UObject类型注册主要分为两个流程

1. 注册UClass的描述信息FClassDesc
2. 注册Metatable

1.1 注册UClass类型描述信息FClassDesc

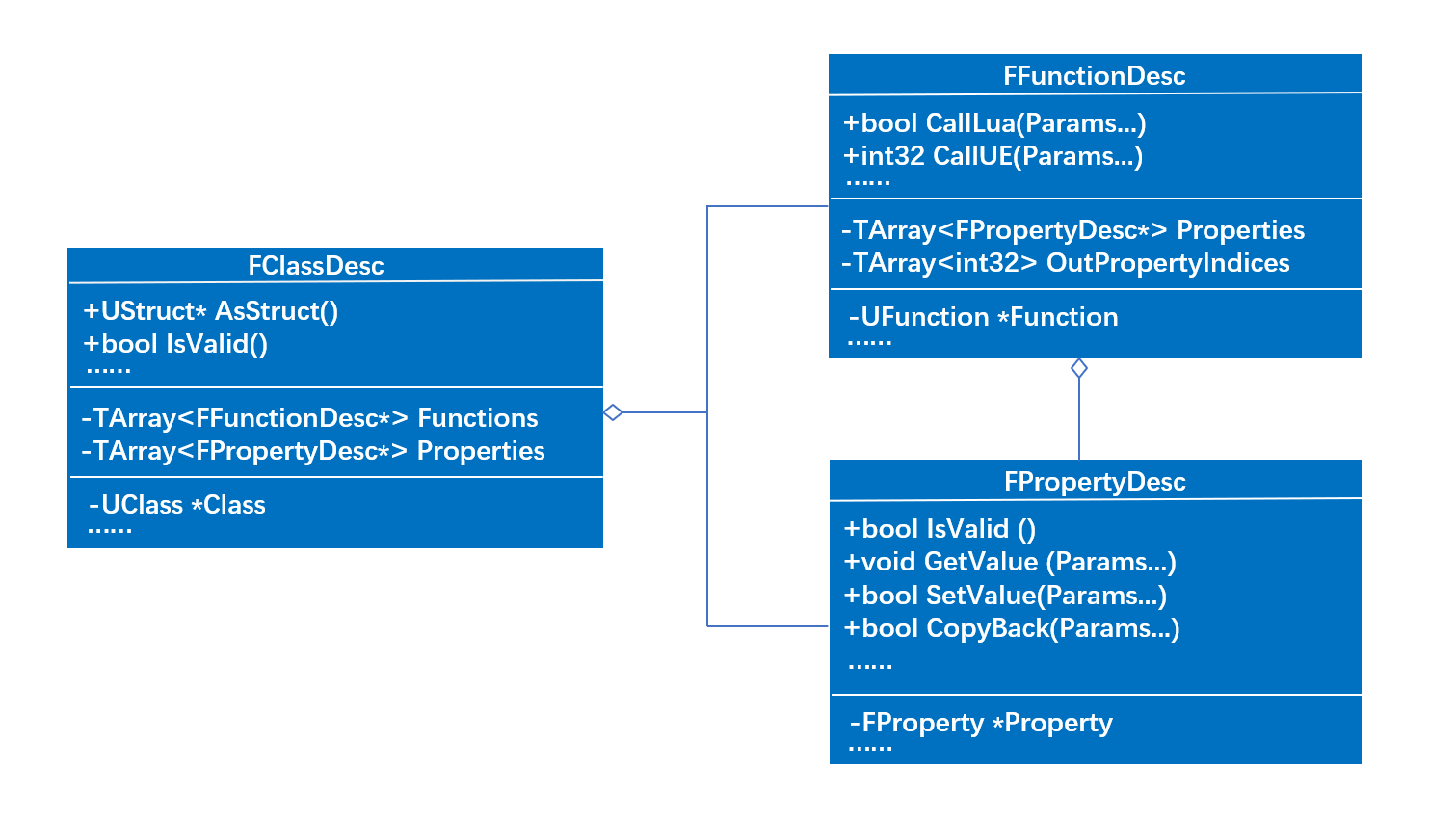

在Lua中可以对C++中对象类型，属性，函数进行无胶水代码进行访问调用，主要依赖了UE4提供的反射机制，然而对UE4反射数据的访问离不开UClass, UScriptStruct, UEnum, UFunction, FProperty等对象，UnLua为了更为方便的对反射数据进行访问处理，对这些反射数据对象以及处理函数进行封装。其中将UClass与UScriptStruct封装为FClassDesc，UEnum为FEnumDesc, UFunction为FFunctionDesc，FProperty为FPropertyDesc，类图如下：

在Lua中访问C++类型的第一步就是注册FClassDesc，将访问的UClass类型包装成FClassDesc，这是UnLua用到的UObject对象类型核心反射数据，然后存储到UnLua的存储全局反射数据的GReflectionRegistry对象中。

注册流程：

先在UE中找到C++类型的反射数据，UObject对象的反射类型为UClass，Struct对象为UScriptStruct，它们都继承了UStruct，所以直接获取UStruct对象，然后依据UStruct对象注册FClassDesc。

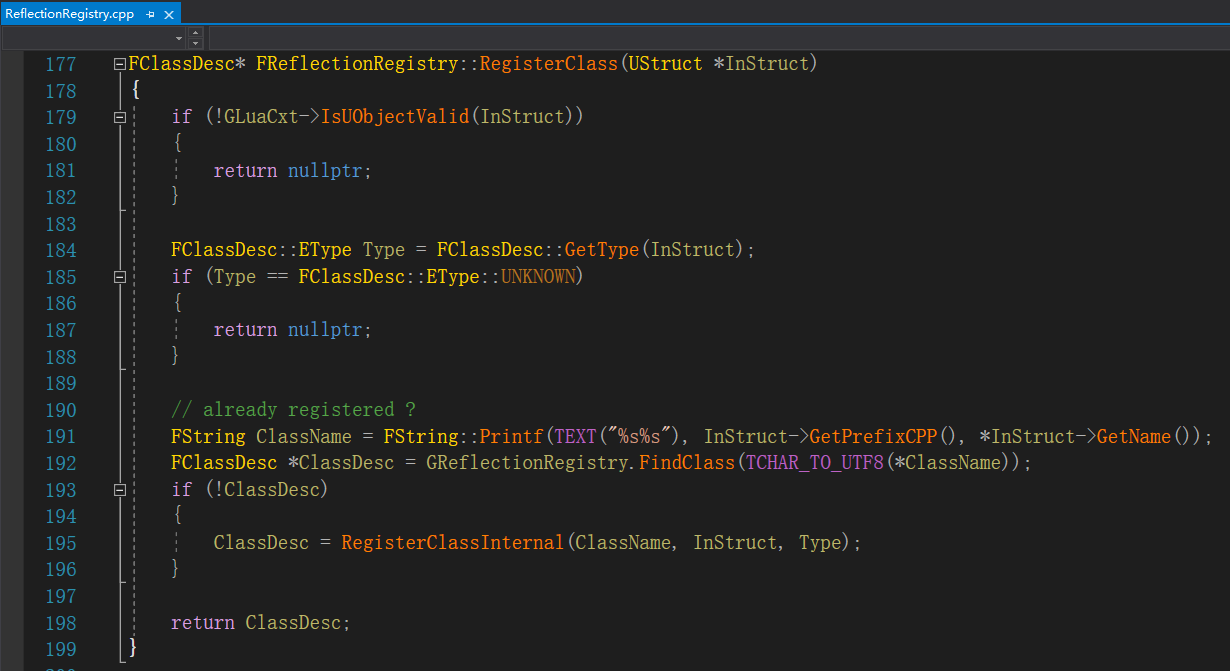

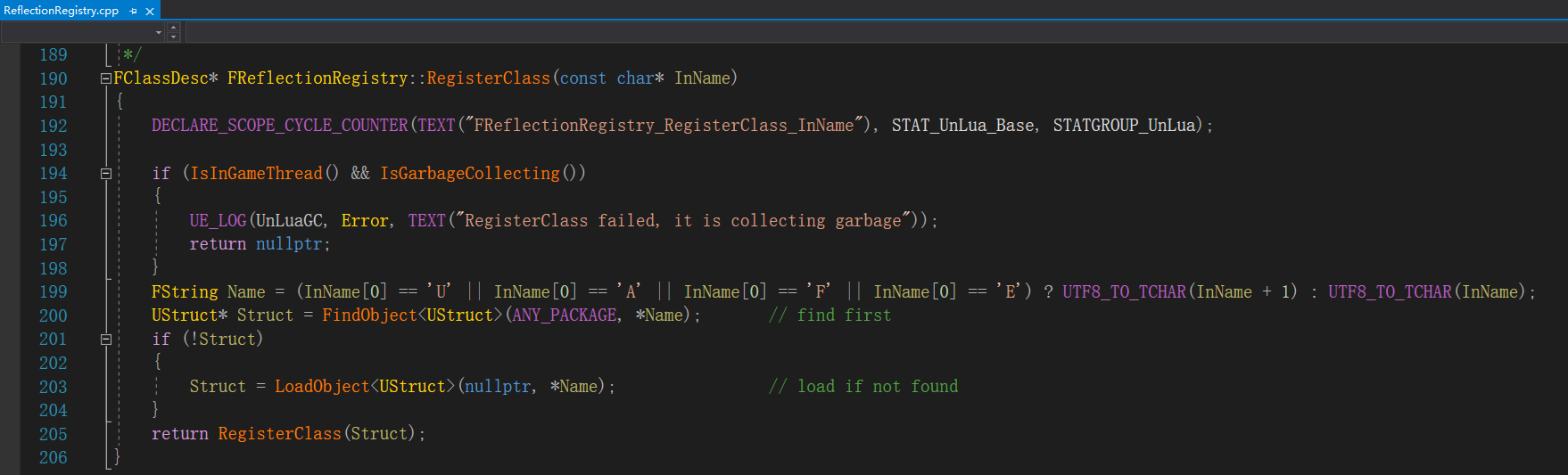

先在GReflectionRegistry对象中查找是否已经注册过UStruct对应的FClassDesc数据，如果不存在再继续注册，注册入口：

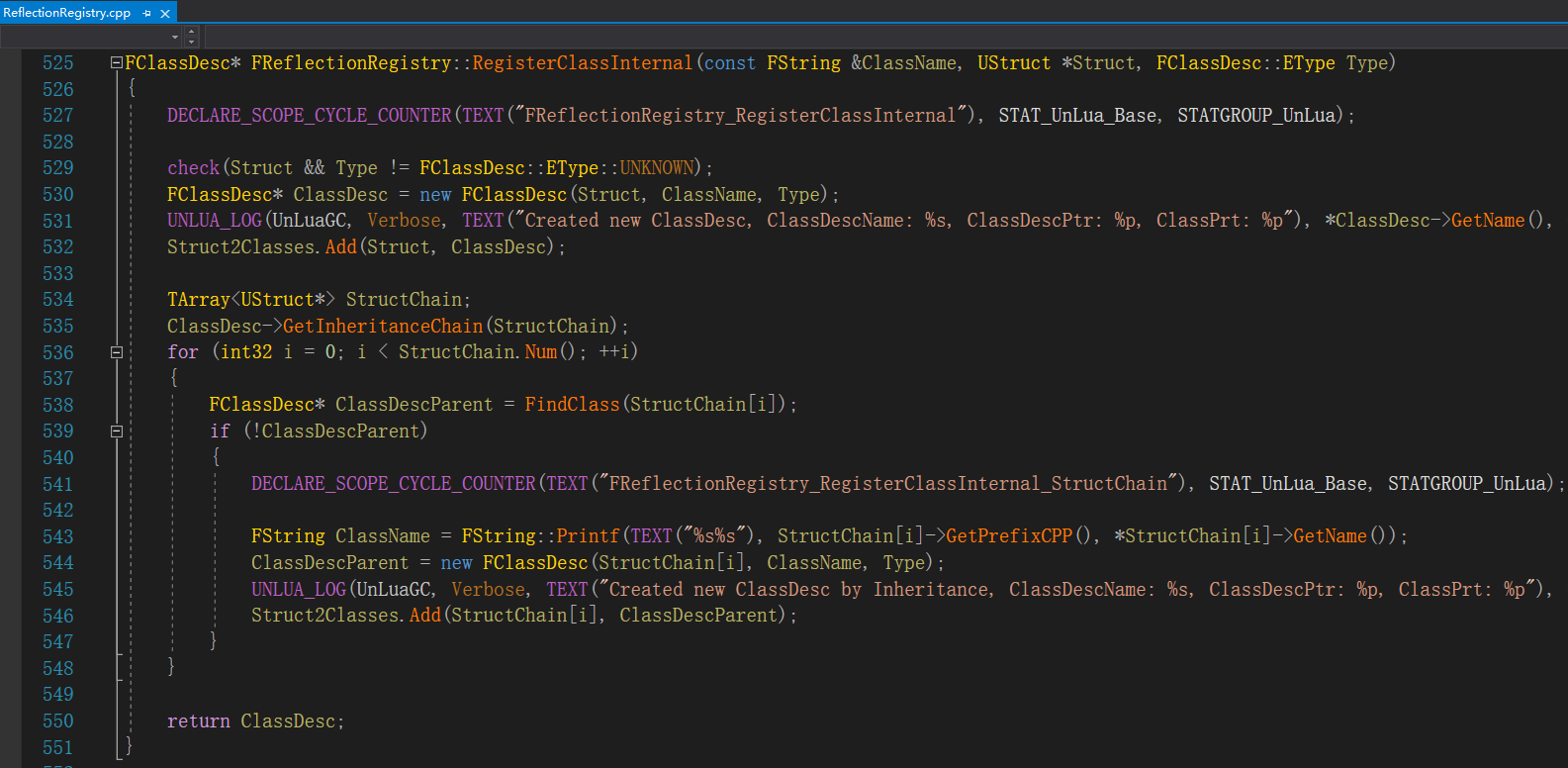

这里是FClassDesc的实际注册入口，根据UStruct对象，类型名，以及Class类型(是UClass还是UScriptStruct)创建FClassDesc，并将其存储到GReflectionRegistry对象的Struct2Classes中，这是一个Map，key为UStruct指针，注册这一次后下一次再访问该UObject类型的反射数据UStruct时，直接从GReflectionRegistry对象中根据指针映射获取对应的描述信息FClassDesc。

这里又调用了ClassDesc->GetInheritanceChain(StructChain)获取继承链，是循环将该类型的所有父类的UStruct存到一个列表中，然后递归注册父类的FClassDesc，这么做是后面注册该类型的lua metatable表时，需要递归创建父类的metatable，需要用到父类FClassDesc，因此在这里直接提前创建。

1.2 注册Metatable

注册完FClassDesc后，需要根据该数据为其在Lua中注册metatable，这个metatable就是访问的C++对象类型在Lua中的元数据，所有在Lua中对该C++对象类型及其数据的访问都需要经过该metatable，metatable注册流程：

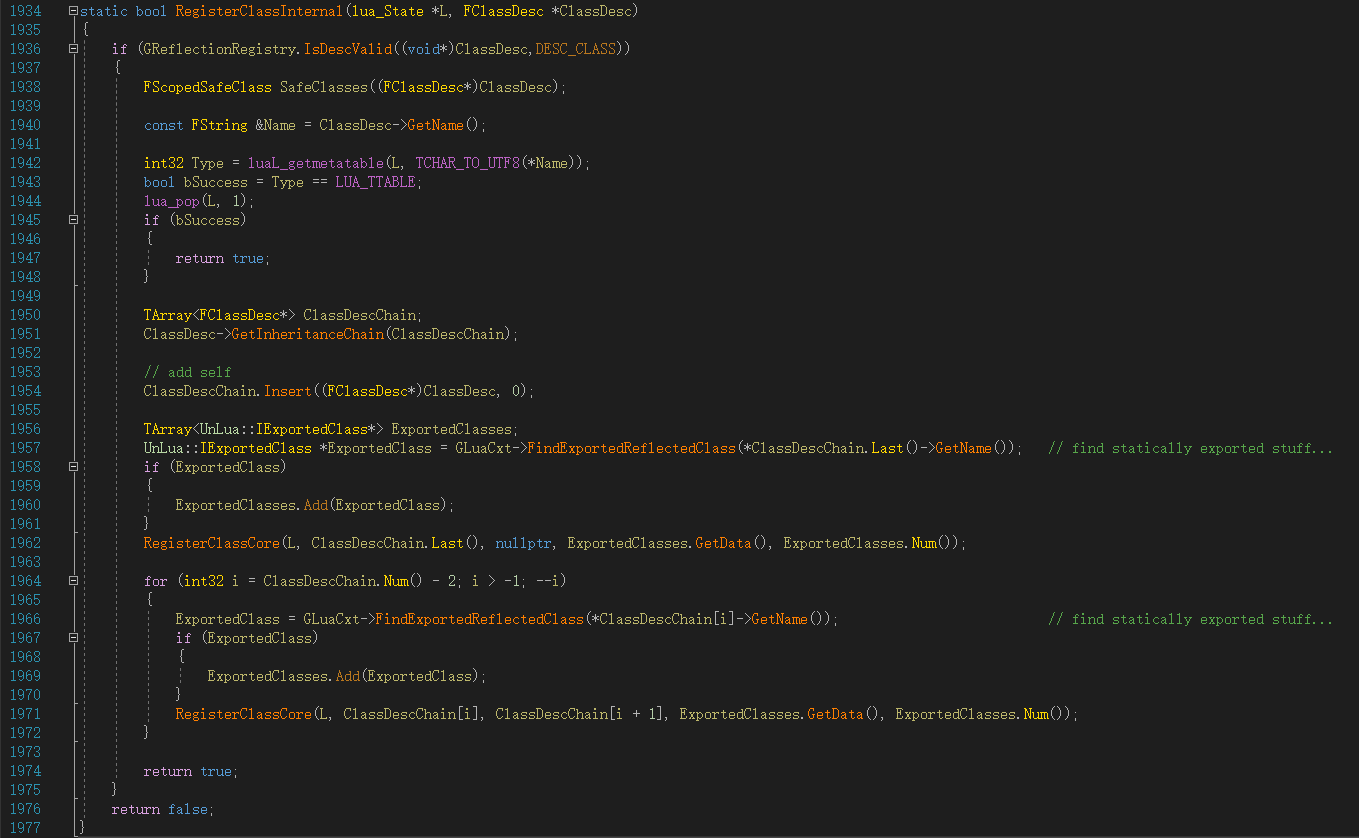

根据该UObject对象类型的继承链，将自身以及父类所有对应的FClassDesc加入到一个列表中，然后递归去为自身以及父类创建metatable，这里注意顺序，会先注册父类，后注册子类确保注册子类metatable关联父类时，父类已经有了metatable。这段代码中还涉及到C++类型的静态注册，后面会详细介绍。Metatable注册入口：

函数RegisterClassCore是注册metatable的实际入口，代码稍长，但是内容不多，这里我们以UBlueprintPathsLibrary类型为例，具体看下是如何为该类型的metatable是如何注册的，又注册了哪些内容。

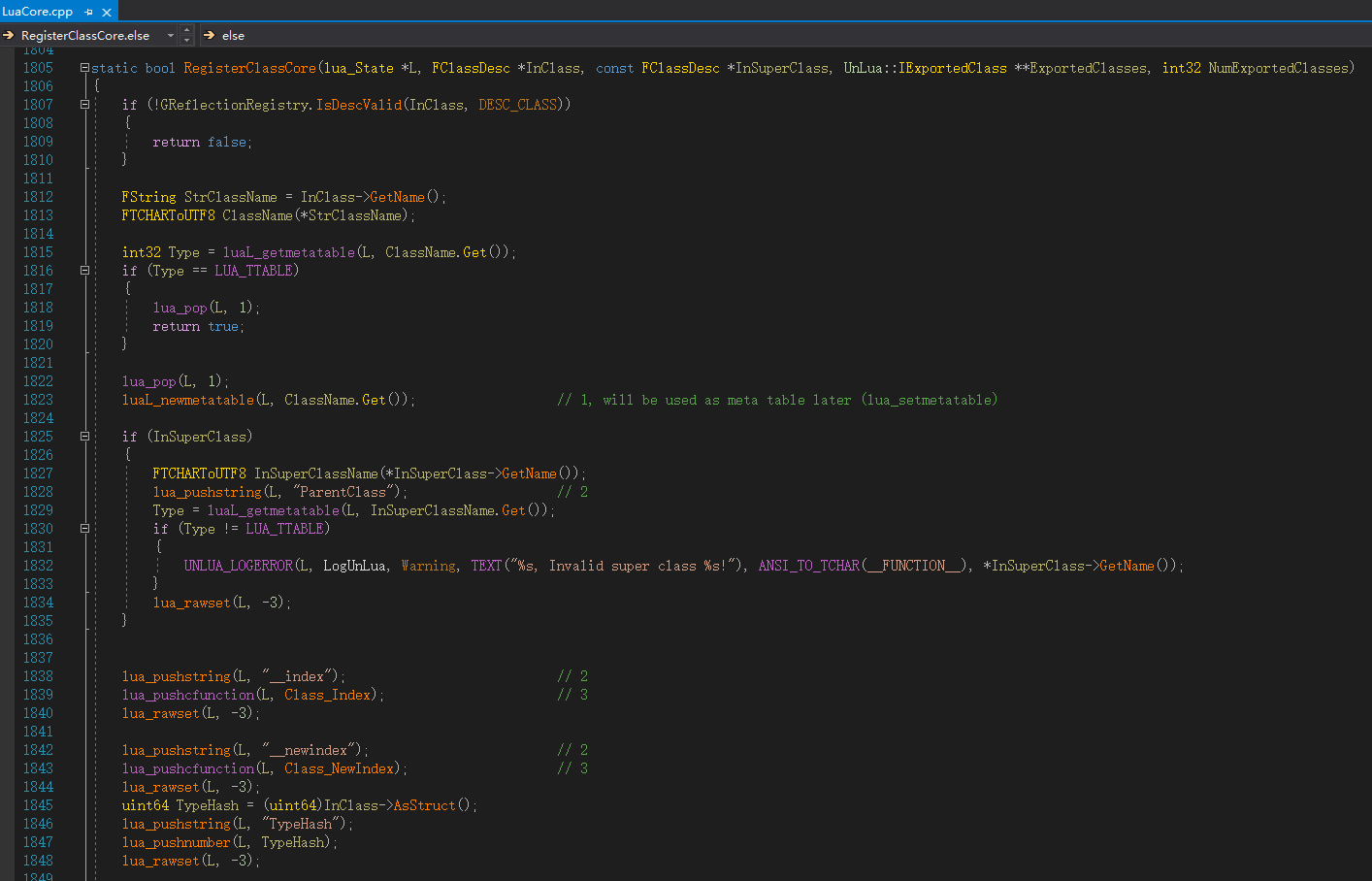

Metatable注册函数分析：

1. 根据类型名”UBlueprintPathsLibrary”在Lua中创建一个空的metatable.
2. 如果该类型有父类，那么把父类的metatable存储到ParentClass字段中(父类的metatable的创建先于子类)
3. 添加字段__Index=Class_Index，添加读数据元方法，Lua中读取类型成员数据都会通过该元方法
4. 添加__newindex=Class_NewIndex，添加写数据原方法，Lua中写入成员数据都会通过该元方法
5. 添加TypeHash字段，以UBlueprintPathsLibrary类型的反射类型UStruct的地址作为该类型的Hash.
6. 添加ClassStruct字段，存储了类型的反射数据UStruct
7. 添加ClassDesc字段，存储了FClassDesc，这是反射数据UStruct的封装结构
8. 添加StaticClass函数，Lua中获取UClass类型接口
9. 添加字段__eq=UObject_Identical，添加了Lua中判断两个UObject对象是否相同的元方法
10. 添加字段__gc=UObject_Delete，添加Lua GC元方法，在Lua对象被GC回收时会触发。

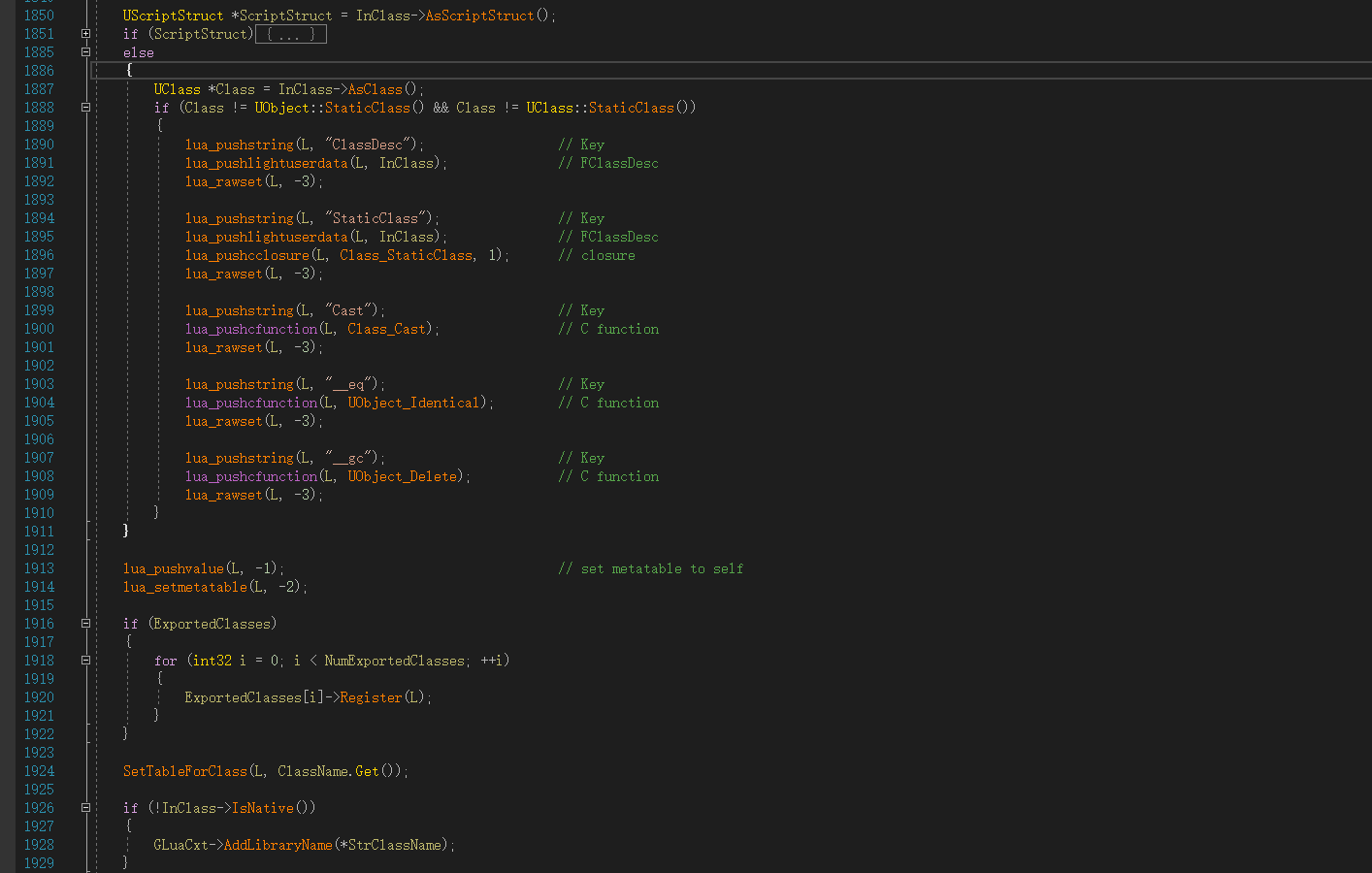

11. 最后，把自己设置为了自己的metatable，为了在Lua中可以直接根据类型直接访问成员数据。同时，又把metatable存到了G表一份，可以直接从G表中访问。

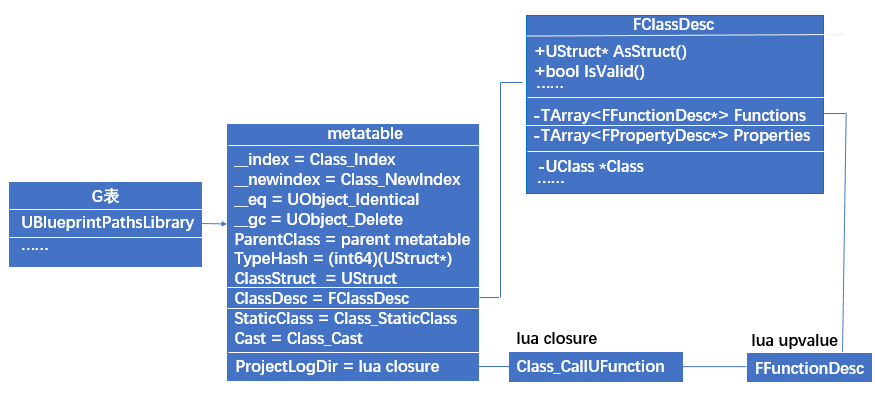

整个metatable注册的内容就这些，看看最后这个metatable的样子：

所以，当我们在Lua中执行UE4.UBlueprintPathsLibrary时，就是去G表中找UBlueprintPathsLibrary变量，如果没有，UnLua就会先注册反射数据描述信息FClassDesc，在注册metatable，然后将metatable设到G表里，所以C++类型UBlueprintPathsLibrary在Lua中存在的方式就是一个metatable，访问UE4.UBlueprintPathsLibrary时就是在访问一个metatable表

二. Lua访问UObject对象类型中的函数

当我们在Lua中取到UObject对象类型数据后，可以在Lua中根据类型访问成员数据，这一点就像在C++中我们根据类型访问其成员变量与函数，如Class::StaticProperty，Class::StaticFunction，在C++中我们是可以直接根据类型对静态成员变量和函数进行访问的，但是在Lua中不支持根据类型对静态成员变量的访问，因为UE4的反射机制不支持static变量，这样就拿不到成员变量地址，就无法直接根据类型访问static成员变量，不过可以通过static函数包装下获取。所以Lua中根据类型只能访问成员函数，那么Lua是如何根据类型访问成员函数的呢

举例：

通过UBlueprintPathsLibrary.ProjectLogDir函数获取日志路径，首先了解UBlueprintPathsLibrary.ProjectLogDir是如何访问这个函数的，它在Lua中又是如何存在的。根据上面介绍UBlueprintPathsLibrary在Lua中是一个metatable，我们直接访问ProjectLogDir成员，但是它里面是没有该变量的，这就触发了__index元方法，转发调用到C++接口Class_Index，看看通过Class_Index是如何访问函数成员的：

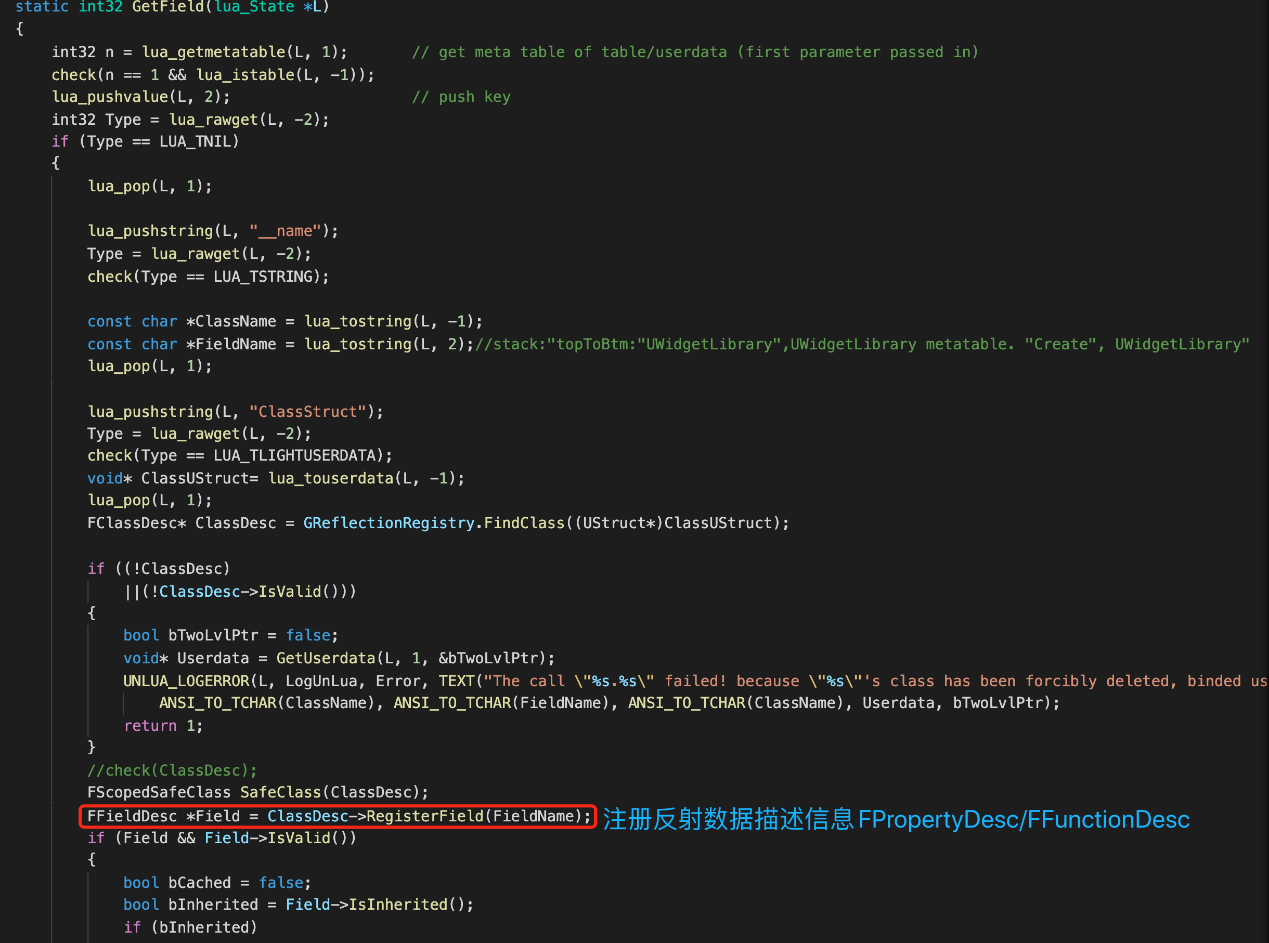

首先转发调用GetField()：

GetField函数主要目的是根据成员名，将访问类型中成员的反射数据压入栈中，它的实现中主要做了两个事情：

1. 在对应的反射数据描述类型FClassDesc中注册访问成员的描述信息FFieldDesc以及反射描述信息FPropertyDesc/FFunctionDesc

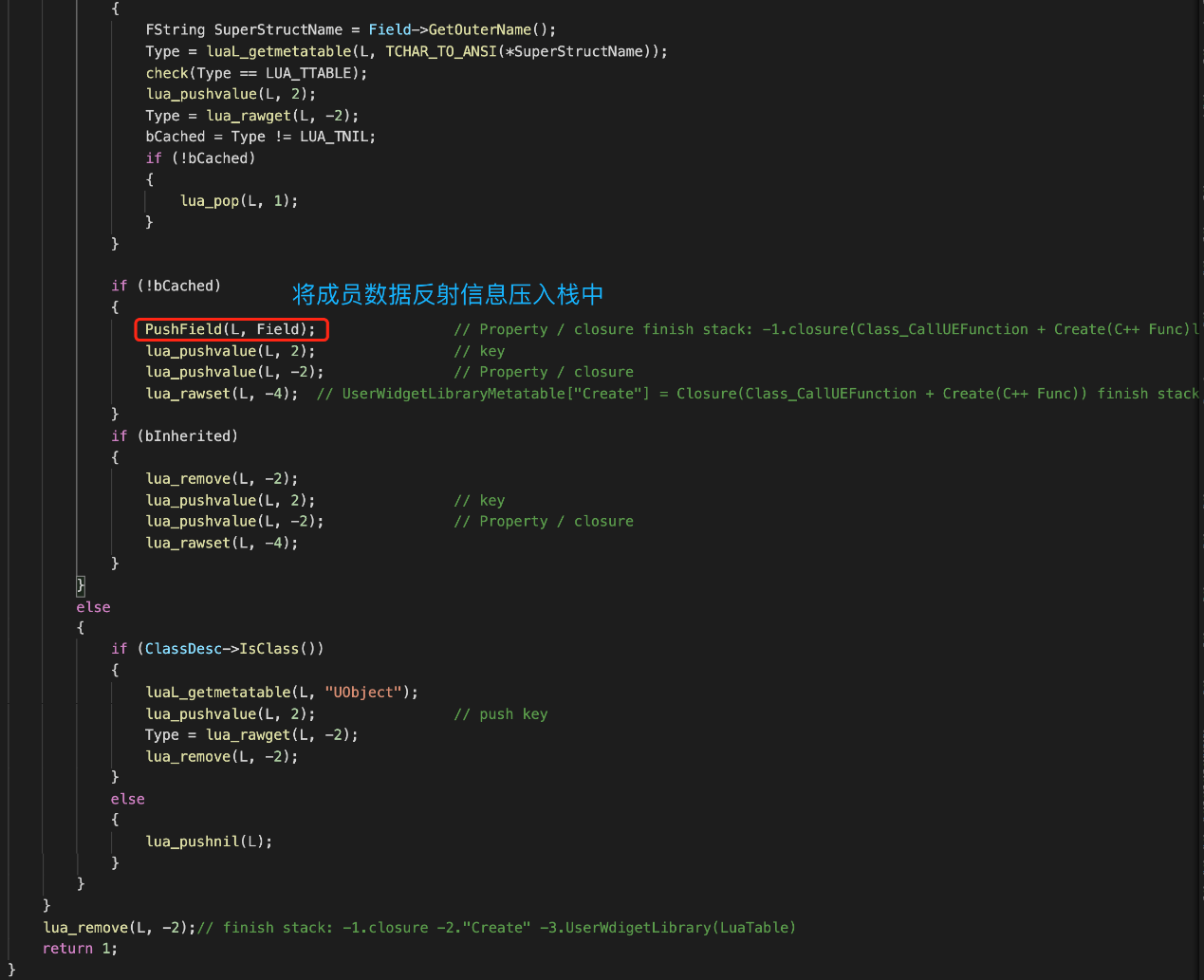

2. 将成员数据的反射描述信息压入栈中，并缓存到metatable中。

2.1 注册FPropertyDesc/FFunctionDesc

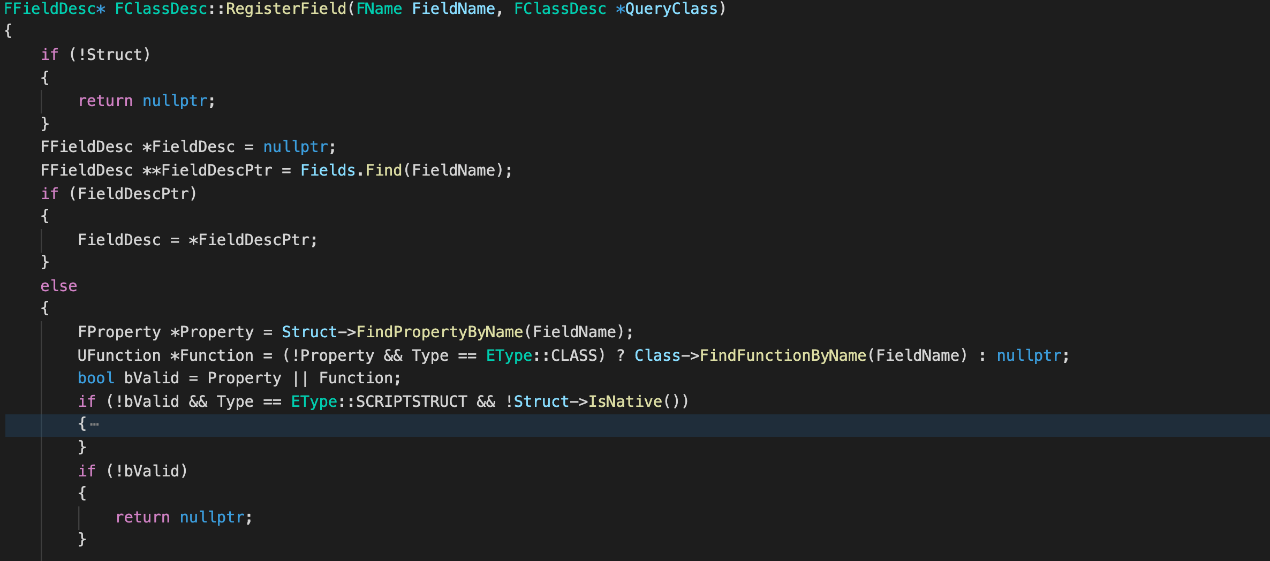

先获取访问类型的metatable，根据metatable拿到对应类型的FClassDesc反射数据描述信息，然后根据访问的成员名，在FClassDesc中获取对应的成员反射描述信息，如果没有该成员名的，那么就需要注册一个，成员反射描述信息注册入口：

注册流程：根据成员名，在UStruct中查找是否有对应的反射变量数据FProperty，会去遍历基类的属性列表。没有则查找是否有反射函数数据UFunction，无论是变量还是函数在查找的过程中，都会去遍历基类成员。

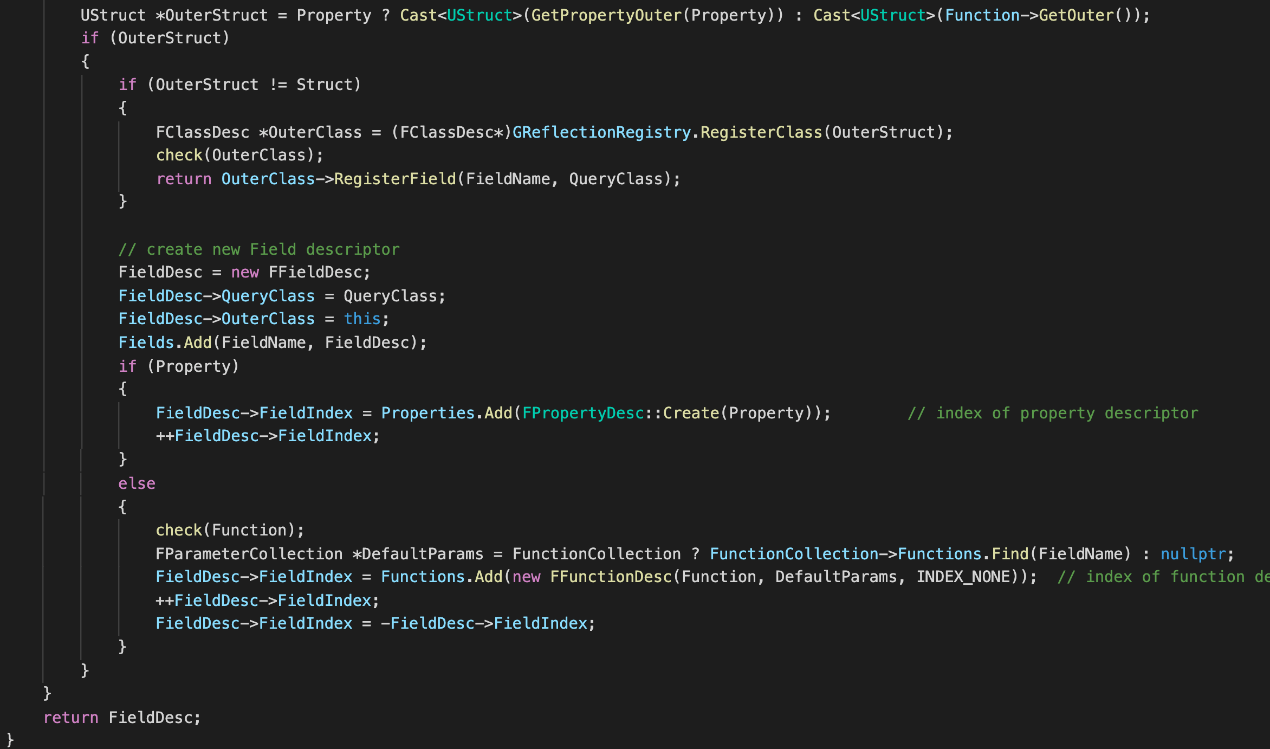

如果找到了对应成员名的FProerpty或UFunction，那么需要根据它们的outer（也就是属性或者函数所在的类型）去注册成员描述信息FFieldDesc，以及反射数据描述信息FPropertyDesc/FFunctionDesc。这里需要注意，如果访问类型的UStruct与找到的属性Outer的UStruct不是同一个，那就说明访问的成员是基类的成员，那么需要在基类中注册成员的描述信息，不在当前类注册。

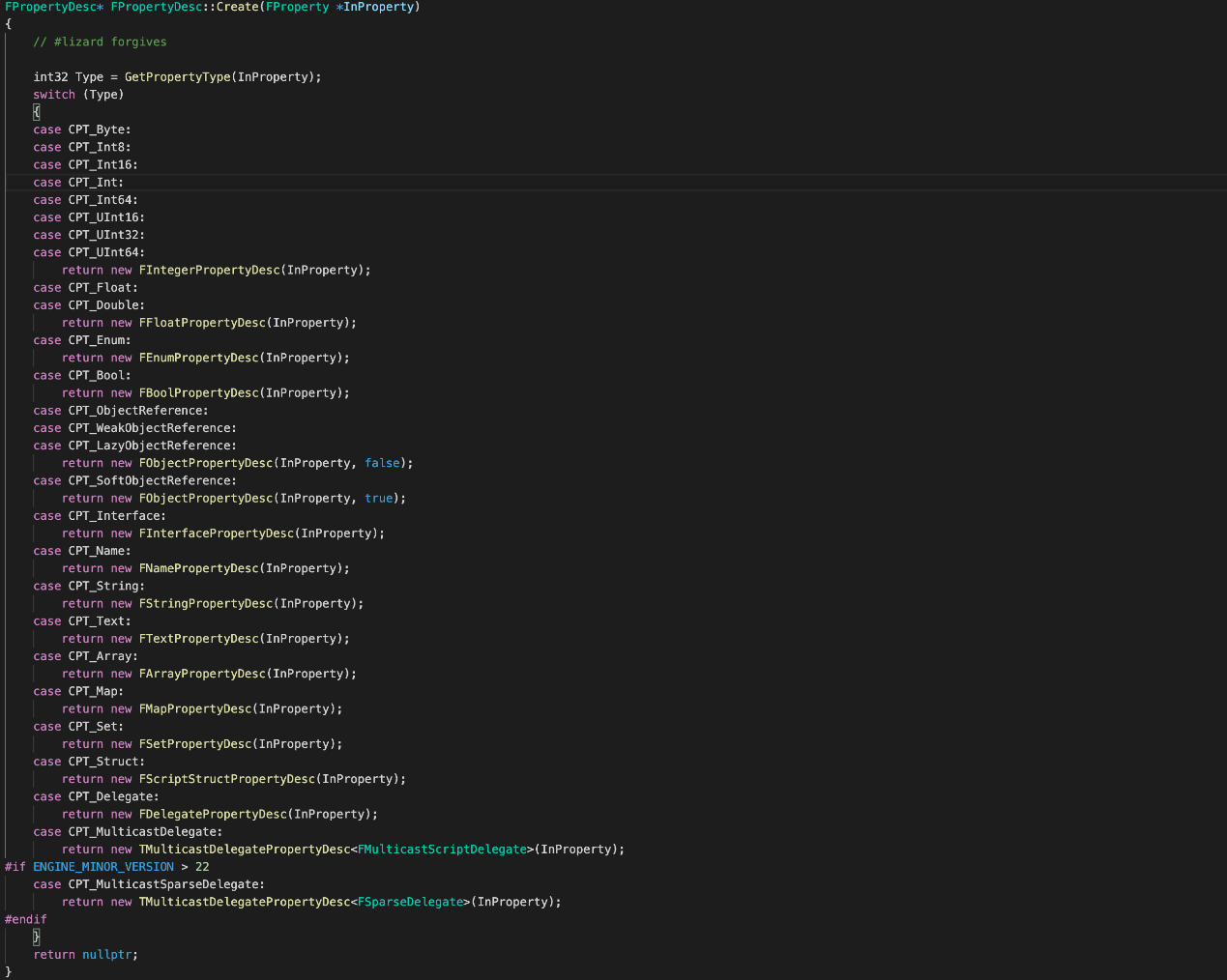

FPopertyDesc的注册: FPropertyDesc是对反射数据FProperty的封装，FPropertyDesc::Create会根据FProperty表示的变量类型来创建对应的描述类型，主要是对FProperty指针以及一系列操作函数进行封装处理，最后存放到所属类型的FClassDesc的Properties中，如图：

FFunctionDesc的注册：FFunctionDesc是对UFunction反射数据的封装，会将UFucntion以及对应的函数默认参数构造一个FFunctionDesc，存储到所属类型的FClassDesc的Functions中，FFunctionDesc构造函数中主要对UFunction的调用进行一些准备工作。如准备函数调用参数的内存空间，创建函数参数的反射描述信息FPropetyDesc，记录返回值的属性索引，引用属性的传回地址等。

UnLua支持在Lua中调用具有默认参数的C++函数，其原理是UnLua实现了一个UHT的拓展Plugin，在UHT生成反射数据时，会对每个UClass进行导出，遍历其中的UFucntion，如果UFunction中的参数含有默认参数，那么就会记录下来，最终收集到文件DefaultParamCollection.inl中。在lua state启动后会将收集的所有UClass中的函数默认参数注册。

FFieldDesc的注册：FFieldDesc是对FFunctionDesc与FPropertyDesc的统一描述，根据FFiledDesc可以准确的找到FClassDesc中的成员数据的反射信息。其中FiledIndex > 0表示该Field是变量，FieldIndex < 0 表示该Filed是函数。

2.2 反射描述信息入栈

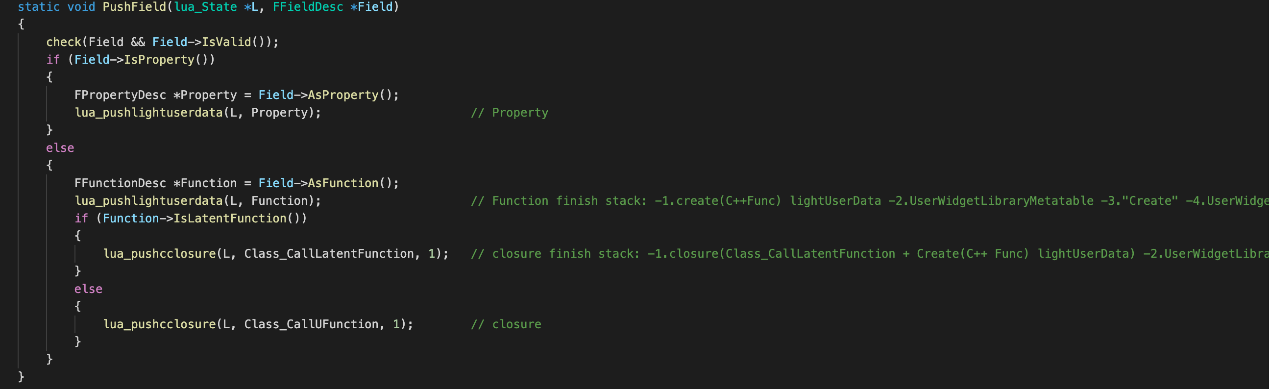

注册成员反射描述信息后，我们已经有了对应成员名的反射数据FFunctionDesc/FPropertyDesc，这样我们无论是访问成员变量还是函数都方便了许多，先将反射数据压入栈中，函数入口：

对于访问成员变量，会将属性反射数据描述信息FPropertyDesc压入栈中，后面会进一步对FPropertyDesc处理得到对应的成员变量的属性值。

对于访问成员函数，会将函数反射数据描述信息FFunctionDesc与函数Class_CallUFunction打包成一个lua的closure压入栈中，在Lua中调用UObject成员函数都是转发调用Class_CallUFunction来辅助实现的。Unlua也支持了对UE含有LatentInfo特性的函数做了支持，含有LatentInfo标识的函数会通过Class_CallLatentFunction辅助实现。

将反射数据压入栈后，会将该数据缓存到metatable中一份，下次访问该成员数据，可以直接从缓存中获取。

至此，回归到最初我们在Lua中执行UBlueprintPathsLibrary.ProjectLogDir去访问UBlueprintPathsLibrary类型中的ProjectLogDir函数时，我们就可以知道，我们先去名为UBlueprintPathsLibrary的metatable中的找key为ProjectLogDir的成员，如果没有找到触发调用了Class_Index，在UBlueprintPathsLibrary对应的FClassDesc反射数据中去找ProjectLogDir成员，如果没有则注册成员函数的反射数据FFunctionDesc，最后将Class_CallUFunction函数与反射数据FFunctionDesc打包成一个lua closure压入栈中，所以Lua中根据类型去直接访问其成员函数，最终会把一个lua closure压到lua中，后续调用也是在调用该closure。图解：

三. Lua调用UObject对象类型中的函数

当我们在Lua中根据UObject对象类型访问到了类型中的函数，通常我们都会对函数进行调用，例如：

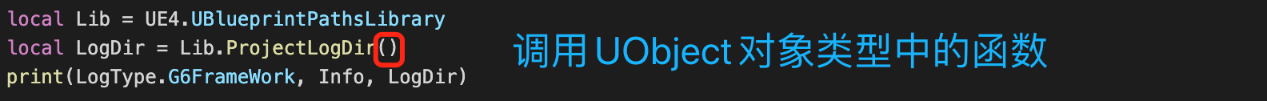

调用UE4.UBlueprintPathsLibrary.ProjectLogDir()来获取项目日志路径，那么在Lua中是如何根据一个UObject类型来调用成员函数的?

我们已经知道UObject对象类型中的函数在Lua中是一个lua closure，它是C++函数Class_CallUFunction与成员函数的反射信息FFunctionDesc组成的，所以在Lua中调用UObject类型成员函数就相当于调用这个lua closure，最终会转发调用Class_CallUFunction。

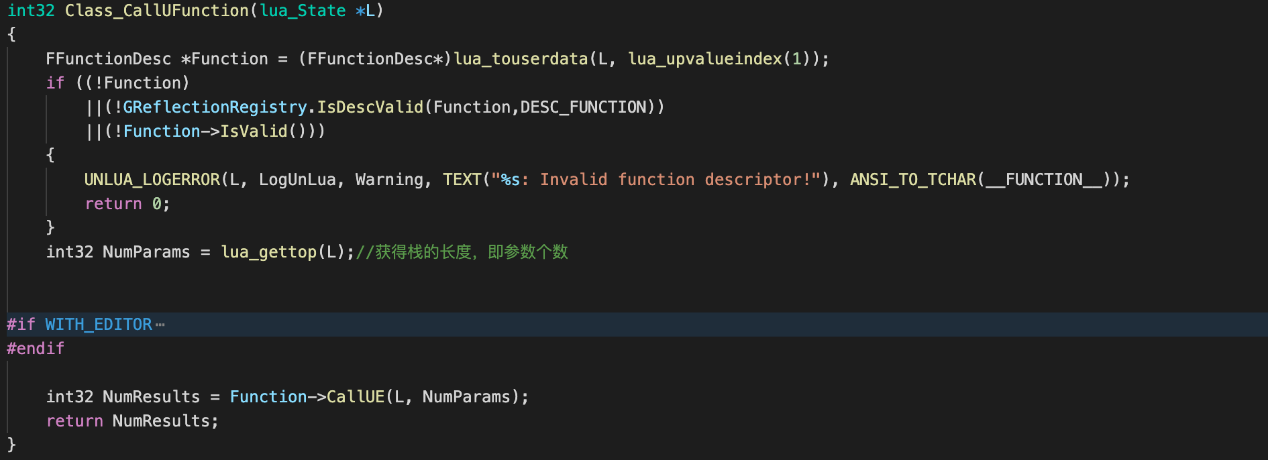

Class_CallUFunction会获取绑定的lua upvalue，也就是FFunctionDesc，这个包含了调用函数反射信息的结构，有了它，通过反射机制来调用UFunction函数就成了可能。Lua调用UFunction通过FFunctionDesc::CallUE函数实现，该函数根据UE反射机制实现Lua中对绑定的UFunction调用，主要分为4个步骤：

• 获取UFunction调用的UObject实例
• 准备UFunction调用的函数参数
• 根据UFunction完成反射函数调用
• 引用参数回写，返回值入栈

接下来具体分析每一个步骤是如何实现的

3.1 获取UFunction调用的UObject实例

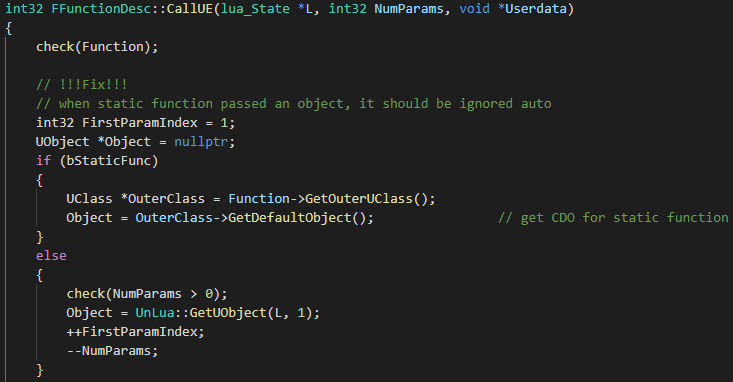

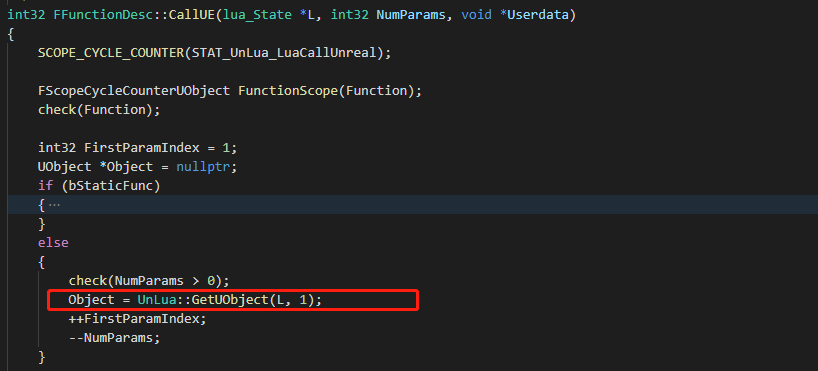

关键代码：

UE的反射机制，在生成UObject成员函数反射调用的辅助代码时，并没有区分静态函数与非静态函数，它们的函数声明，都用了同一个宏定义展开，这样就导致它们的反射函数参数类型个数相同，所以静态成员函数也需要一个UObject对象实例。虽然对于static静态函数，这个UObject对象实例并没有用到。

对于静态函数的反射调用，UObject实例直接使用UClass的CDO对象。

对于非静态函数，根据Lua函数传入参数的第一个参数来获取UObejct对象实例，这个参数可能是一个lua table也可能是一个userdata，后面会对UObject对象实例的访问具体讲解，先了解就好。

3.2 准备UFunction调用的函数参数

代码入口：

FFunctionDesc::PreCall进行了一些Lua调用UFunction的准备工作，其中最主要的就是准备UFunction调用的函数参数。

首先准备函数参数的内存空间Params，FFunctionDesc会准备ParmsSize大小的内存空间，用来存储UFucntion调用参数。UFunction调用反射函数需要的普通参数，引用参数，返回值参数会统一放置在Param这一块内存中。（UE的Script VM会依赖反射机制按照FProperty的属性类型，偏移地址获取到正确的参数值，然后去传参调用反射函数，最后得到的返回值在写入到Param内存块的返回值偏移地址中。）

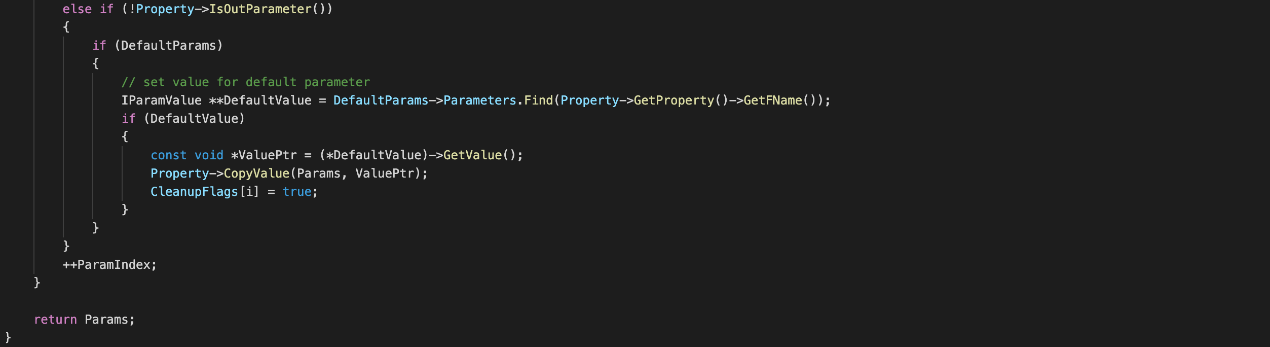

然后遍历FFunctionDesc的参数列表Properties，会依赖每个参数的FProperty将Params内存块中每个参数初始化，然后将Lua栈中的函数参数逐个取出并拷贝到Params内存块中，填充Params内存，如果Lua传入的函数参数数量小于UFunction的参数个数，可能是该C++函数有默认函数，Lua传参时使用C++默认函数，这时就需要去FFunctionDesc构造时传入的默认参数数据中查找，如果有就继续填充Params内存，没有就说明Lua传入参数错误。

至此，UFucnton的反射调用需要的参数数据就准备好了，接下来具体看下如何实现UFucntion的反射调用。

3.3 UFunction反射调用

关键代码：

有了函数参数，UFucntion就可以完成反射调用，这里简单说下UE是如何通过UFunction来实现对反射函数的调用的。

UE中反射调用函数有两种情况，一种是反射调用C++ Native函数，另一种是调用UE的蓝图脚本。

3.3.1 反射调用C++ Native函数

UE在编译时会为UFUNCTION()标识的UObject成员函数，生成反射调用的辅助函数，举例：

这个函数UHT会为其生成反射调用的辅助代码：

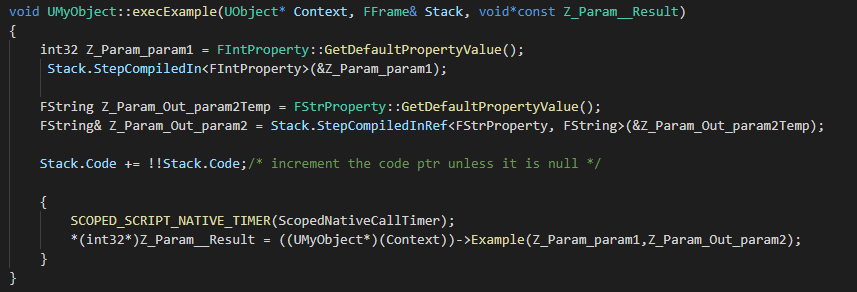

对其进行展开：

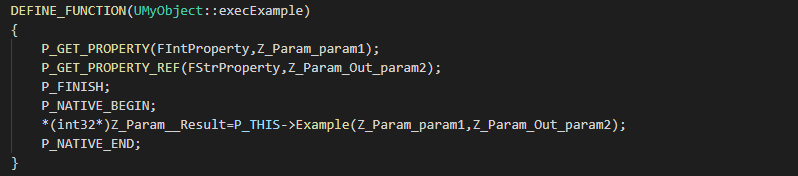

这就是反射调用C++ Native函数的辅助函数，我们可以看到，UHT生成的辅助代码用exec作为前缀，将我们实际的C++ Native函数Example进行了封装，使用了统一的函数参数，可以方便反射调用，Context就是UObject对象实例，对于静态函数，这个参数并没有用处。Stack参数是FFrame结构，该结构可以理解为反射函数一次调用所需要的上下文环境，所有执行调用工作依赖的数据都存储在这个结构中，包括UFunction，函数参数内存块，函数参数反射信息等。根据这个结构可以准确的获取到每个函数的传入参数的数值，以及引用参数的传出。Z_Param__Result参数是返回值地址，C++ Native函数返回值写到该地址中。

反射调用C++ Native函数首先需要获取函数参数，在上面例子生成的反射调用辅助代码中，我们可以看到Example有两个参数。

一个是int32的普通类型，语句Stack.StepCompiledIn<FIntProperty>(&Z_Param_param1)它会将参数内存块中第一个参数值拷贝到Z_Param_param1。

一个是FString的引用类型，语句FString& Z_Param_Out_param2 = Stack.StepCompiledInRef<FStrProperty, FString>(&Z_Param_Out_param2Temp)会将引用变量Z_Param_Out_param2使用参数内存块中的第二个参数初始化，这样使用Z_Param_Out_param2变量会直接作用于参数内存块，来实现引用参数回写。

最后将这两个参数传入函数Example进行调用，这样就完成了对C++ Native函数的调用。

注：在UE启动时，在为每个UClass注册反射信息，生成UFucntion时，如果该函数存在Native版本，那么就会将UFunction与其绑定，将exec<Function>反射函数存储到UFunction中的Func函数指针变量中，UFunction实现反射调用的最后都会转发调用Func来完成。

3.3.2 反射调用UE的蓝图脚本

对于是在蓝图编辑器中写的蓝图脚本，UE会将其解释为字节码，存储到UFunction的Script中，这是一个字节流，它的每一个字节码都会对应一个C++函数来完成操作。蓝图脚本的反射调用统一使用UObejct::ProcessInternal实现（被绑定到UFucntion的Func指针上），其核心逻辑就是遍历字节码，根据每一个字节码进行对应的C++函数调用，其参数也是由FFrame上下文环境提供，最终完成蓝图脚本的执行。

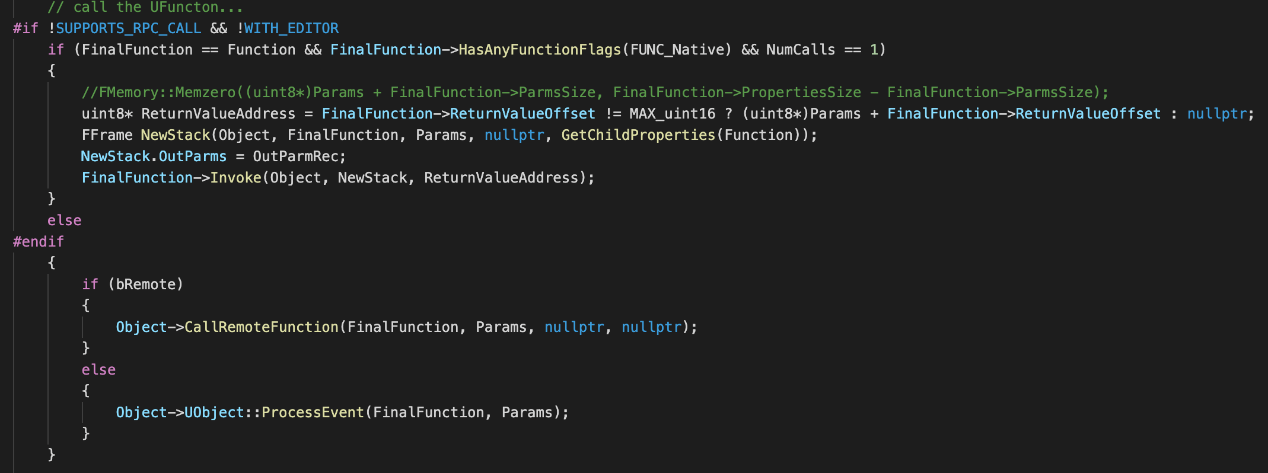

至此我们回归到UnLua对UFucntion的反射调用，在我们准备好函数参数后，就可以构造反射调用依赖的上下文环境FFrame，以及返回值地址，完成UFunction反射调用。

3.4 引用参数回写，返回值入栈

在我们完成了UFunction的反射调用，我们的Params参数内存中的引用参数以及返回值参数就已经是调用后的结果，但是这些结果目前还在C++中，所以还需要将结果传回Lua中，这样来完成Lua调用的最后一步。

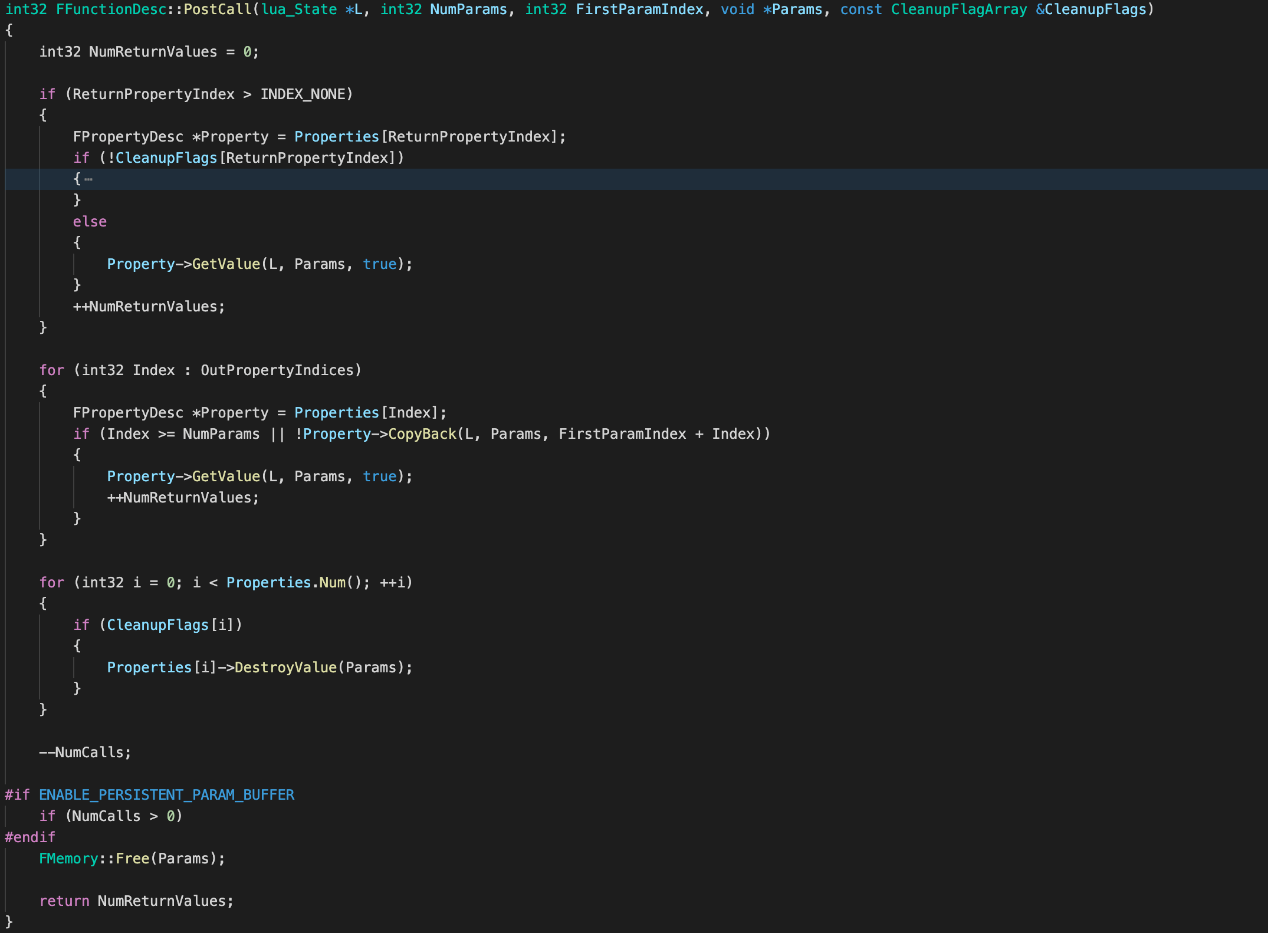

参数回写代码入口：

首先是函数返回值，如果该函数有返回值，那么就从Params参数内存中的返回值地址中取出返回值并压入到lua栈中，对于bool，int，FString等基础类型可以直接转换为lua的bool，number，string然后入栈，对于TArray，TMap，TSet等复合类型额外做了一层封装，使用userdata绑定metatable的方式，将userdata压入栈中。

然后是引用参数，我们知道C++函数参数支持引用传递，但是Lua函数参数的基础类型bool,number,string是值传递，table，userdata是引用传递，所以Unlua对于Lua中调用C++带有引用参数的函数做了不一样的支持。对于Lua中支持引用传递的参数类型userdata，UnLua从Params参数内存中的引用参数地址取出数值，封装转换，回写到Lua栈的userdata内存块中，这种userdata的函数参数就只有UObject，Struct，TArray，TMap，TSet这几种类型。对于bool，number，string这几种只支持值传递的类型，UnLua利用了Lua支持多返回值的特性，将Params参数内存中取出引用参数数值，压入Lua栈中，以多返回值的方式来实现。

最后，将Params内存中的传入参数进行销毁析构，至此就完成了Lua反射调用UFucntion的整个流程。

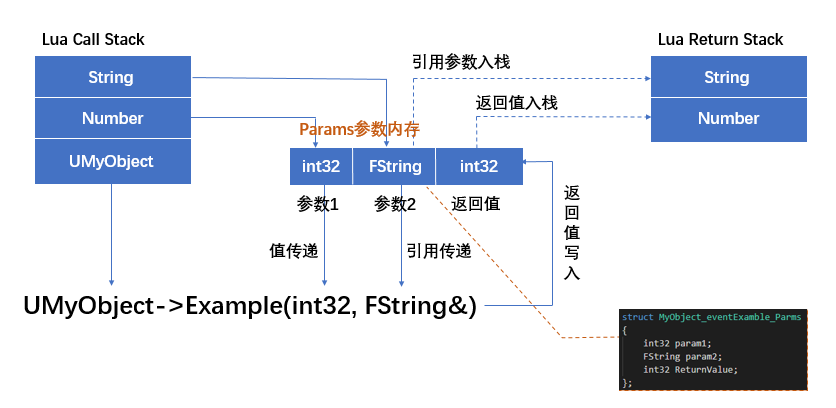

Lua反射调用UFucntion简单图解(以上面Example函数为例)：

四. Lua访问UObject对象实例(不绑定Lua)及其函数/属性

上面我们已经清楚如何在Lua中访问一个UObject对象类型，并且根据类型直接访问调用其成员函数。我们在Lua中调用C++函数经常会返回一些UObejct对象实例，我们需要在Lua中对UObject对象实例进行一些操作，从而达到我们的目的。那么我们在Lua中如何去访问一个UObject对象实例呢，UObject对象实例在Lua中是以什么形式存在的？又如何在Lua中去访问UObject对象实例的成员函数/属性呢？

4.1 Lua中访问UObject对象实例

举例：

示例中，使用Lua根据一个UMG BP资源路径，创建了一个UMG实例UMGInstance，然后将该UMG添加到视口中。

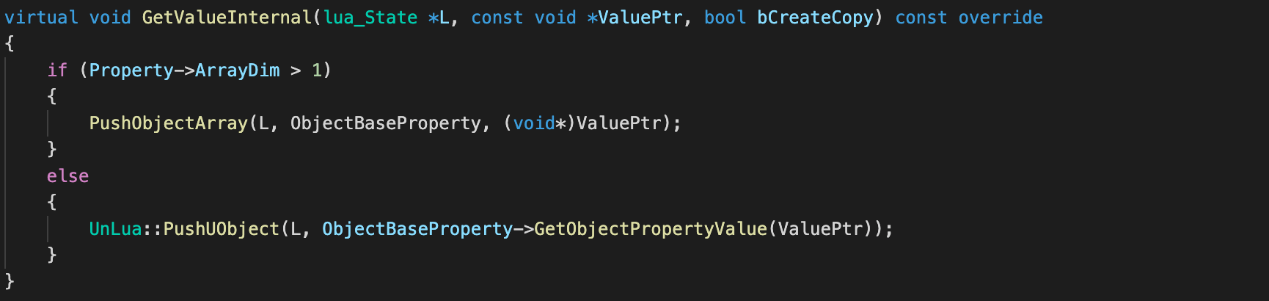

创建实例的语句正是使用了上面介绍的根据UObject对象类型，调用成员函数完成的。这个UE4.UWidgetBlueprintLibrary.Create会反射调用到C++中同名函数，最终将返回值压入到Lua栈中。该返回值在C++中是UUserWidget*类型，是一个UObject对象，所以属性的反射描述信息为FObjectPropertyDesc，该类型会将返回值从参数内存块中取出返回值，并完成Lua压栈操作。关键代码：

转发调用到

将UObject对象实例压入Lua栈中会先去注册表中的ObjectMap去查找Lua中是不是已经有了个UObject对象实例，如果没有就要新建一个，新建完成后会缓存到ObjectMap中方便下次取用，同时还会将UObject对象实例加入到GObjectReferencer保持该对象在C++侧一直被引用从而不被自动GC回收掉，导致Lua侧访问出错。

Lua中新建UObject对象实例，入口代码：

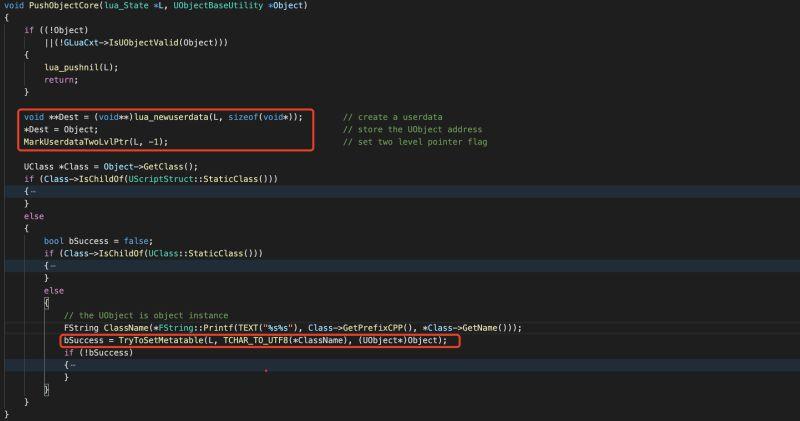

在Lua中新建UObejct对象实例，主要做了两个事情，一是创建了一个userdata，该userdata内存占用为一个指针变量的大小，然后将UObject对象指针存储下来。二是注册该UObject对象类型到Lua中，流程如第一节讲述的一样，先注册FClassDesc反射描述信息，在注册metatable到lua中。然后将该metatable表设置为该userdata的metatable。

所以，在Lua中一个UObject对象实例，就是一个绑定了metatable的userdata，所有对该实例的访问都需要经过metatable来完成。

图解(以UUserWidget为例)：

4.2 Lua中访问调用UObject对象实例中的函数

在Lua中获取UObject对象实例后我们通常会去访问调用其中的函数，如上面示例中将UMG添加视口调用AddToViewport。对UObject对象实例中的函数的调用其实与对UObject对象类型中的函数调用流程是一样的，上面第2,3节已经讲述，这里不再赘述。但是有一点不同，就是根据类型调用成员函数，只能调用静态成员函数，非静态成员函数都需要对象实例。

调用UObject对象实例中的函数，第一个参数就是UObject对象实例，就是将代表UObject对象实例的userdata压入栈中，UnLua会根据该userdata其中存储的C++ UObject对象指针，从而来完成反射调用。

关键代码：

对UObject对象实例调用成员函数，会先根据lua userdata获取full userdata中存储的C++ UObject对象指针，然后对该UObejct执行反射调用UFunction。调用流程与2,3节记录的根据类型调用成员函数相同。

4.3 Lua中访问UObject对象实例中的属性

Lua中有了UObject对象实例，可以直接访问，对其进行读写，举例：

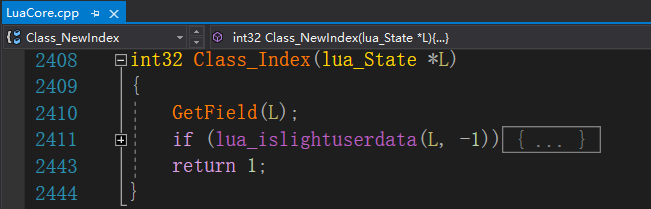

我们知道Lua中的UObject对象实例是一个userdata绑定了metatable，所以对其属性的访问读写，都通过元方法来完成，读取数据都通过Class_Index完成，写数据通过Class_NewIndex完成，这里只记录读取数据，写数据与读数据大同小异。

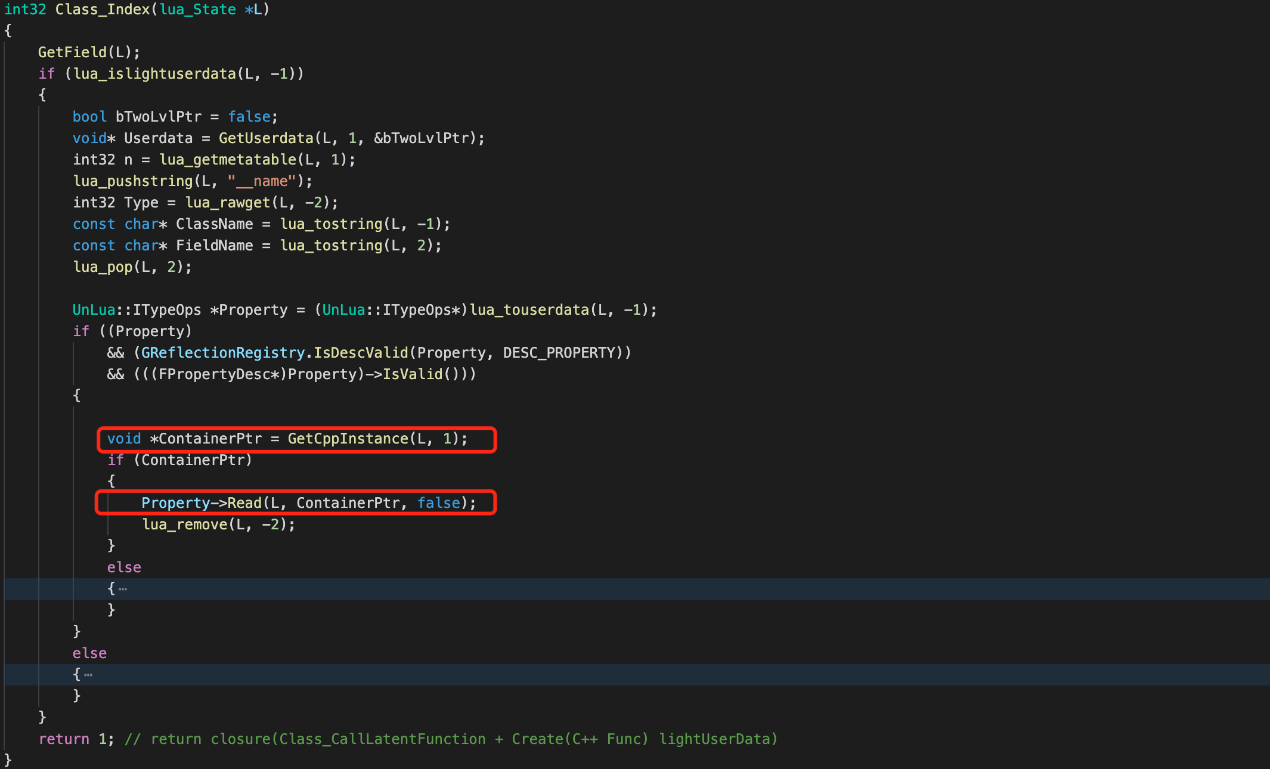

代码入口：

首先转发调用GetFiled，在第2节详细讲述过GetField主要目的是将成员属性/函数的反射描述信息压入栈中，对于成员属性，压入的就是FPropertyDesc描述数据，该数据包含访问成员属性的反射信息。

有了属性反射数据后，根据传入的第一个参数，也就是lua userdata，获取userdata中存储的C++ UObject对象指针。

然后就可以根据成员变量的反射信息，成员在UObject对象中的偏移地址，成员属性类型，从UObejct对象指针中获取到成员对应的值，将值压入到Lua栈中，这样就完成了属性访问。（对于基础类型，bool,int，FString等直接简单转换入栈，对于UObject，Struct等结构类型，使用userdata绑定metatable入栈）

至此，对UObject对象实例的以及函数/属性的访问流程就基本完成了。
