mermaid、node-plantuml画图工具使用

MAC下的mermaid安装及使用

Mermaid 是一个用于画流程图、状态图、时序图、甘特图的库，使用 JS 进行本地渲染，广泛集成于许多 Markdown 编辑器中。
官网： https://mermaidjs.github.io/
Github 项目地址： https://github.com/knsv/mermaid
npm install -g phantomjs && npm install -g mermaid //安装下载
mermaid demo.gantt -w 1920 -s -p -o images  //运行
    -s 输出svg替代png
    -p 如果选择保存svg的同时保存png
    -o 保存目录
    -w 生成图片宽度

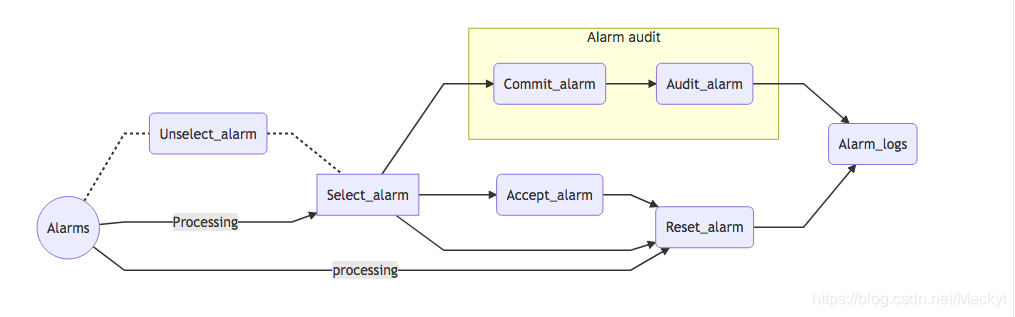

graph LR
H(Unselect_alarm) -.- B
A -.- H
A((Alarms)) -- Processing --> B[Select_alarm]
B --> F(Commit_alarm)
subgraph Alarm audit
F --> G(Audit_alarm)
G -->D
B --> E(Accept_alarm)
A --processing--> C(Reset_alarm)
B --> C
E --> C
C --> D(Alarm_logs)
生成的png图片如下

MAC下的node-plantuml安装及使用

软件要求: Java : 是运行PlantUML的必需条件, 请在您的环境中安装Java graphviz-dot: 可选的, 但是建议安装 (如果想绘制 除 时序图和活动图以外的图, 就需要安装 Graphviz 软件)
官网：http://plantuml.com/starting
 在线编辑：<http://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000
npm install node-plantuml  //安装
puml generate flow.puml -o flow.png  //运行
    -o 生成的文件名

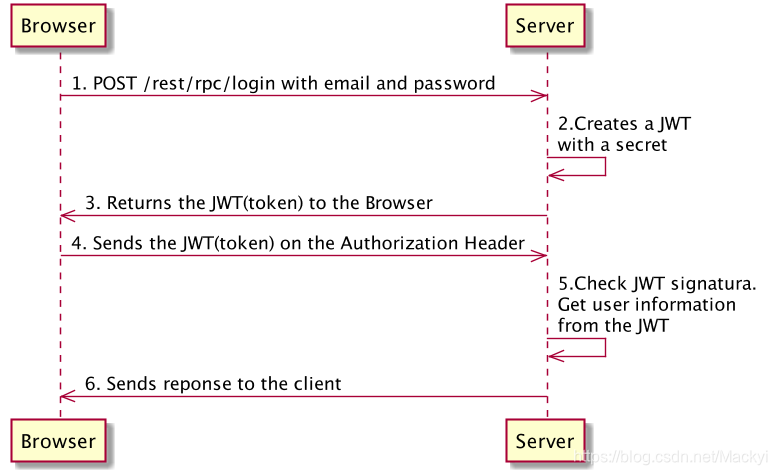

@startuml
scale 768 width
Browser->>Server: 1. POST /rest/rpc/login with email and password
Server->>Server: 2.Creates a JWT \nwith a secret
Server->>Browser: 3. Returns the JWT(token) to the Browser
Browser->>Server: 4. Sends the JWT(token) on the Authorization Header
Server->>Server: 5.Check JWT signatura. \nGet user information \nfrom the JWT
Server->>Browser: 6. Sends reponse to the client
@enduml
生成的png图片如下

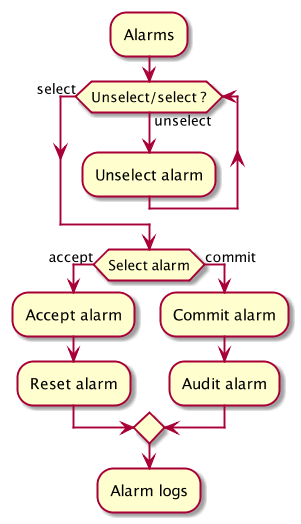

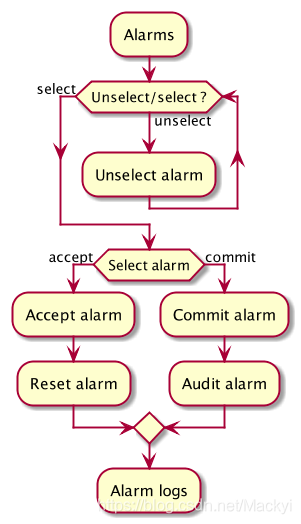

@startuml
scale 300 width
:Alarms;
while (Unselect/select ?) is (unselect)
:Unselect alarm;
endwhile (select)
if (Select alarm) then (accept);
:Accept alarm;
:Reset alarm;
else(commit)
:Commit alarm;
:Audit alarm;
endif
:Alarm logs;
@enduml
生成的png图片如下
