加快REVIT中给排水系统绘制的小技巧

下图中，连接大便器和排水横管，传统方法是新建剖面图，大便器接一段立管。新建通过大便器立管的参照平面，横管上沿着参照平面画出去。找到横管和大便器立管的交点，将大便器立管延伸到交点。加载P型存水弯，从P型存水弯出发连接到排水管。整个过程比较复杂。

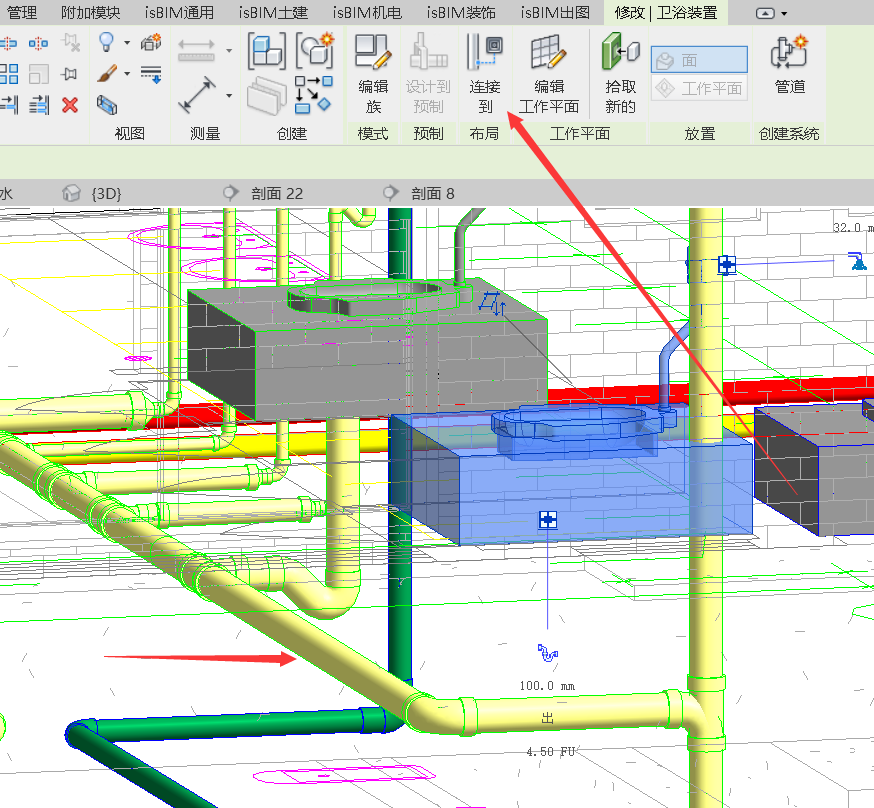

可以选中卫浴设备，点击“连接到”，再选择排水横管，可以自动连接。

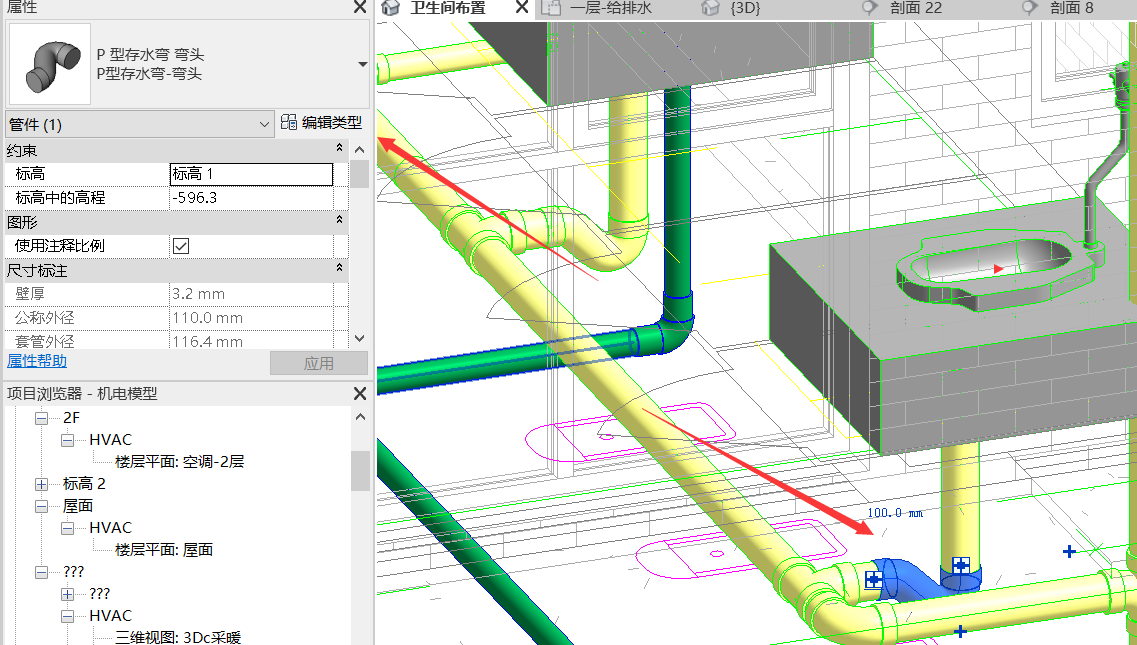

可以看到，弯头位置不是存水弯。

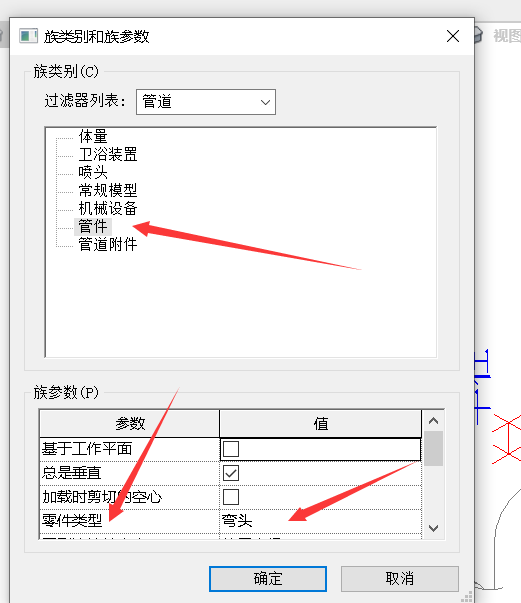

为此，我们打开编辑存水弯的族，将存水弯另存为弯头。

然后选中原弯头，替换为存水弯。

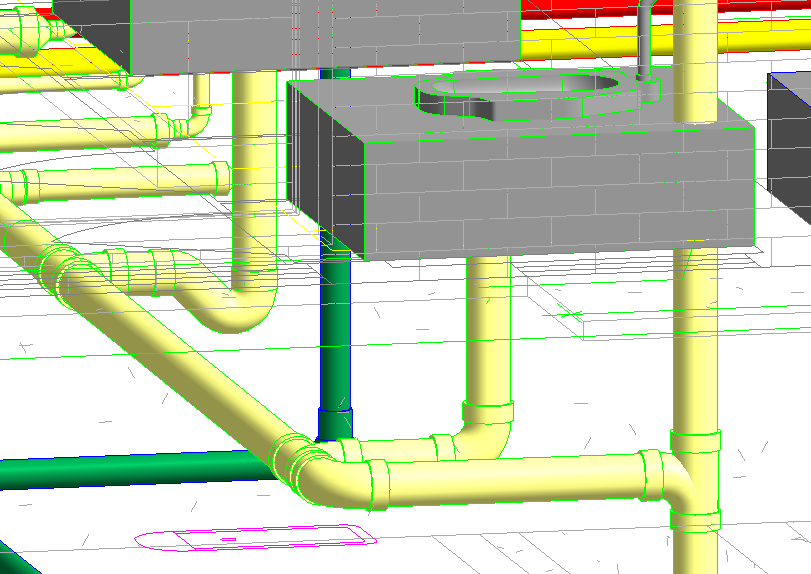

这样一个大便器就连接好了。

除了“连接到”命令，还应多使用TR和ET这两个命令，处理不同标高之间管道的连接，提高效率。

标高明确的管道，可以直接修改管道标高，不用专门建立剖面。
