• 定义工具箱

<xml  style="height: 100%">
 	<category name="创建" custom="CREATE_TYPED_VARIABLE"></category>
</xml>
注意 custom="CREATE_TYPED_VARIABLE"这是唯一标识，注册与给定键CREATE_TYPED_VARIABLE关联的回调函数，该回调函数中创建该工具箱内按钮。

注册工具箱

registerToolboxCategory () {
	this.workspace.registerToolboxCategoryCallback( 'CREATE_TYPED_VARIABLE', this.createFlyout);
  	this.registerButton();
// 创建变量
createFlyout (workspace) {
	  let xmlList = [];
	  const button = document.createElement('button');
	  button.setAttribute('text', '添加变量块');
	  button.setAttribute('callbackKey', 'ADD_VAR_BLOCK');
	  xmlList.push(button);
	  const blockList = Blockly.VariablesDynamic.flyoutCategoryBlocks(workspace);
	  xmlList = blockList.concat(xmlList);
	  return xmlList;
注意 ADD_VAR_BLOCK"这是唯一标识，注册与给定键ADD_VAR_BLOCK关联的回调函数，该回调函数进一步处理需求。

注册工具箱内按钮

registerButton () {
  this.workspace.registerButtonCallback





( 'ADD_VAR_BLOCK', this.buttonClickCallbackEvent);
buttonClickCallbackEvent (e) {
  console.log(e);

效果如下



示例演示

样式请自行忽略

通过点击工具箱内按钮并弹框且添加变量

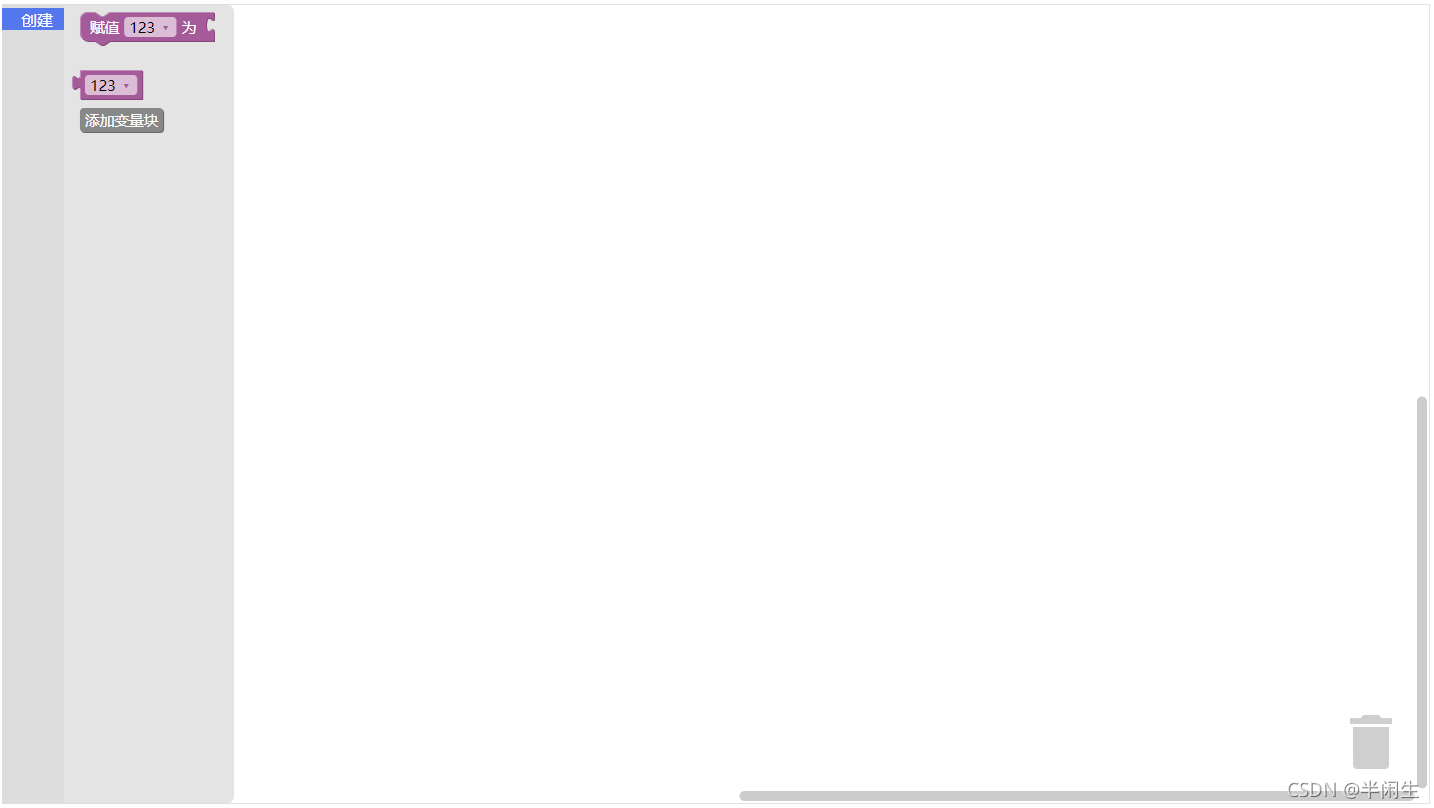

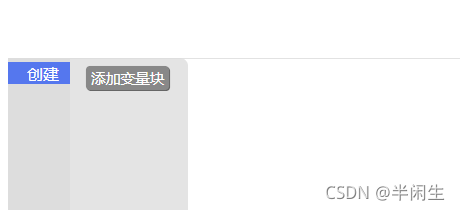

效果图1：

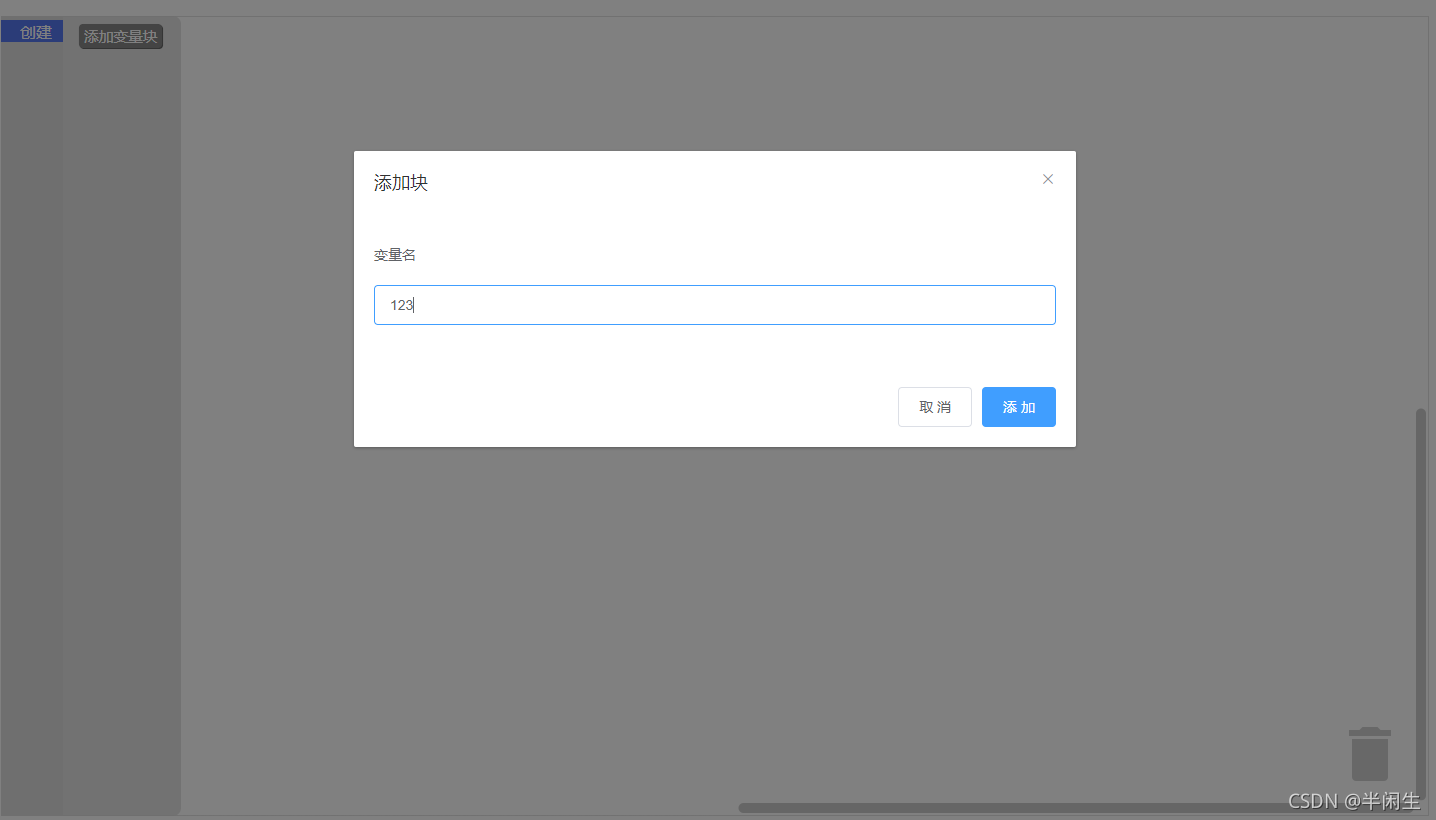

 效果图2：


示例演示完整代码


<template>
  <div class="blockly-contant">
    <div id="blocklyDiv" style="height: 800px; width: 100%;"></div>
    <el-dialog
        title="添加块"
        :visible.sync="dialogVisible"
        :close-on-click-modal="false"
        :close-on-press-escape="false"
      <el-form label-position="top" label-width="80px" :model="formLabelAlign">
        <el-form-item label="变量名">
          <el-input v-model="formLabelAlign.name"></el-input>
        </el-form-item>
      </el-form>
      <span slot="footer" class="dialog-footer">
        <el-button @click="dialogVisible = false">取 消</el-button>
        <el-button type="primary" @click="addBlockEvent">添 加</el-button>
      </span>
    </el-dialog>
  </div>
</template>
<script>
  import Blockly from 'blockly';
  import * as Ch from 'blockly/msg/zh-hans';
  Blockly.setLocale(Ch);
  export default {
    data () {
      return {
        workspace: null,
        dialogVisible: false,
        toolboxXml: `
          <xml  style="height: 100%">
             <category name="创建" custom="CREATE_TYPED_VARIABLE"></category>
        formLabelAlign: {
          name: ''
    mounted () {
      this.workspace = Blockly.inject('blocklyDiv', { toolbox:  this.toolboxXml});
      this.registerToolboxCategory();
    methods: {
      // 注册工具箱
      registerToolboxCategory () {
        this.workspace.registerToolboxCategoryCallback( 'CREATE_TYPED_VARIABLE', this.createFlyout);
        this.registerButton();
      // 注册工具箱内按钮
      registerButton () {
        this.workspace.registerButtonCallback( 'ADD_VAR_BLOCK', this.buttonClickCallbackEvent);
      // 工具箱内按钮生成
      createFlyout (workspace) {
        let xmlList = [];
        const button = document.createElement('button');
        button.setAttribute('text', '添加变量块');
        button.setAttribute('callbackKey', 'ADD_VAR_BLOCK');
        xmlList.push(button);
        const blockList = Blockly.VariablesDynamic.flyoutCategoryBlocks(workspace);
        xmlList = blockList.concat(xmlList);
        return xmlList;
      // 按钮点击事件
      buttonClickCallbackEvent (e) {
        this.dialogVisible = true;
      // 点击添加
      addBlockEvent () {
        let name = this.formLabelAlign.name;
        this.createVariable(name)
      // 创建变量块
      createVariable (name) {
        let [text, type, msg] = [this.getValidInput(name), '', ''];
        if (text) {
          const existing = Blockly.Variables.nameUsedWithAnyType(text, this.workspace);
          if (existing) {
            if (existing.type === type) {
              msg = Blockly.Msg['VARIABLE_ALREADY_EXISTS'].replace( '%1', existing.name);
            } else {
              msg = Blockly.Msg['VARIABLE_ALREADY_EXISTS_FOR_ANOTHER_TYPE'];
              msg = msg.replace('%1', existing.name).replace('%2',  this.getDisplayName(existing.type));
            this.$message({message: msg, type: 'warning'})
          } else {
            this.workspace.createVariable(text, type);
        if (!msg) {
          this.workspace.createVariable(text, type);
          this.dialogVisible = false;
      // 类型判断
      getDisplayName(type) {
        for (let i = 0; i < this.types_.length; i++) {
          const typeNames = this.types_[i];
          if (type === typeNames[1]) {
            return typeNames[0];
        return '';
      // 获取名称
      getValidInput(newVar) {
        if (newVar) {
          newVar = newVar.replace(/[\s\xa0]+/g, ' ').trim();
          if (newVar === Blockly.Msg['RENAME_VARIABLE'] ||
              newVar === Blockly.Msg['NEW_VARIABLE']) {
            newVar = null;
        return newVar;
</script>
<style>
  .blockly-contant /deep/ .el-dialog {
    text-align: left !important;
</style>

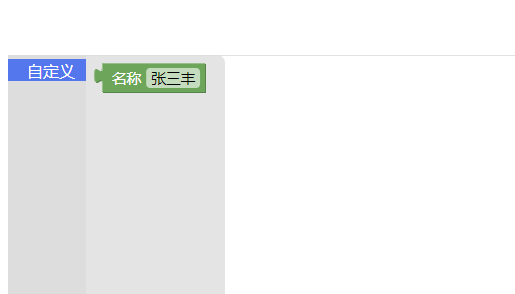

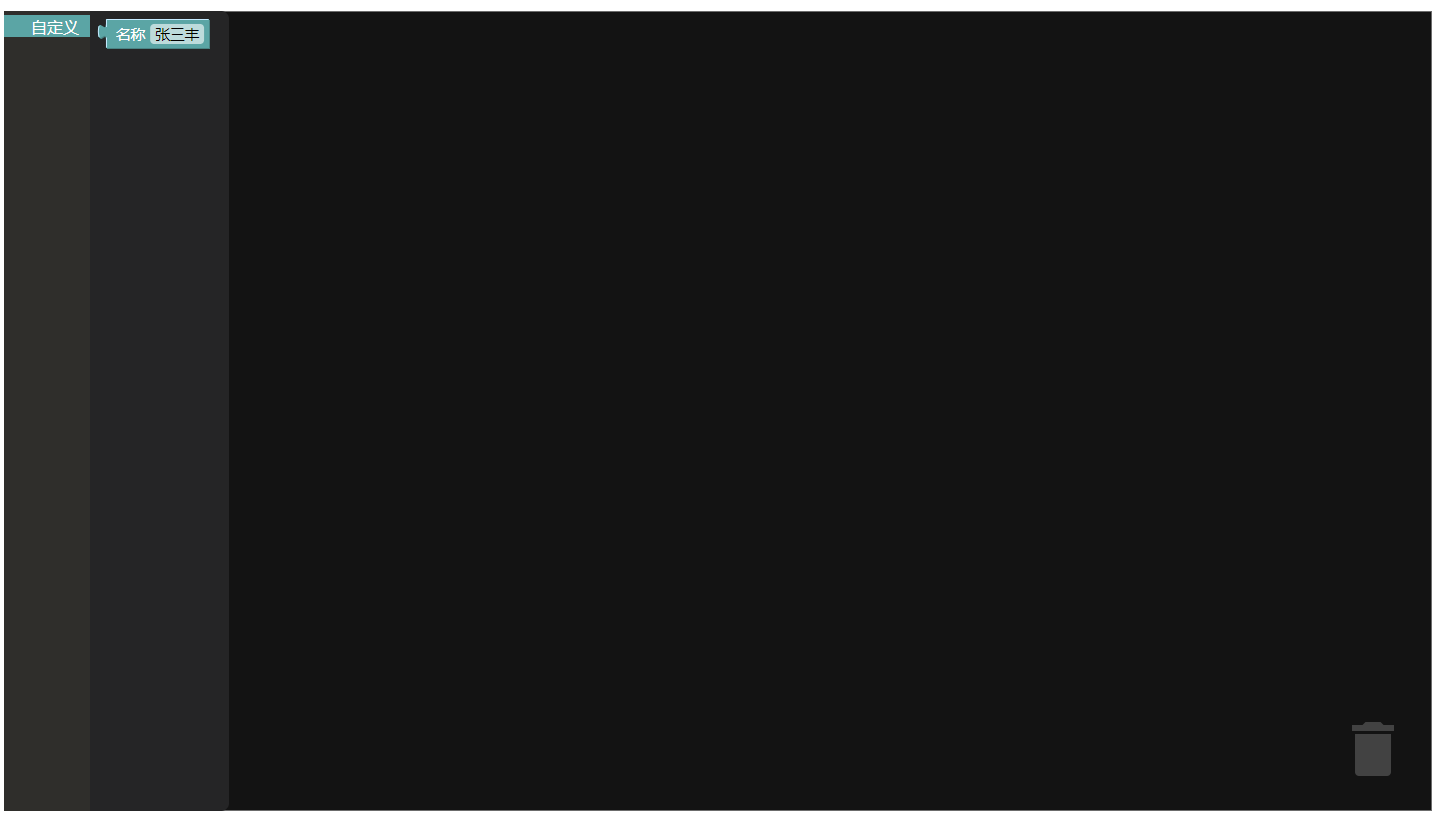

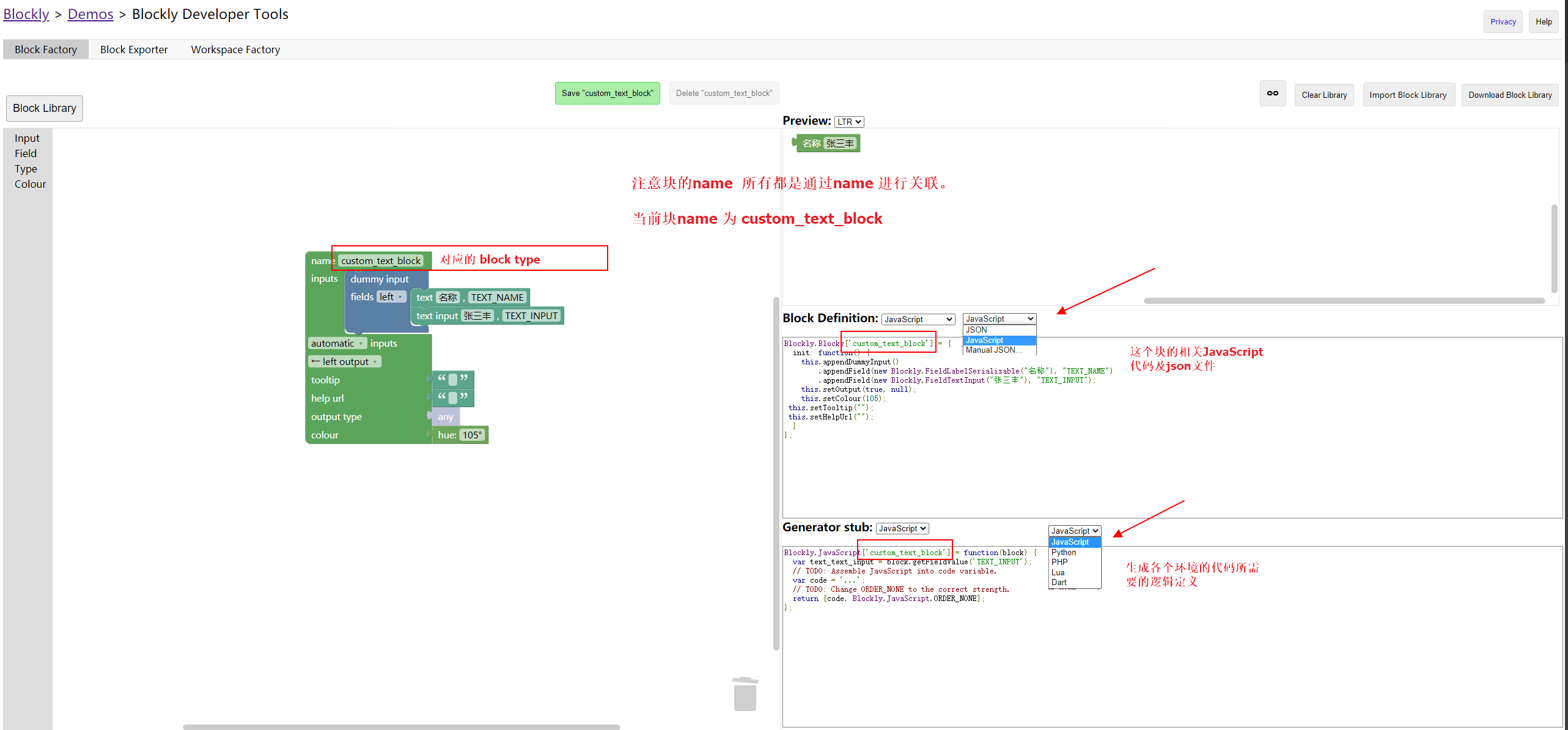

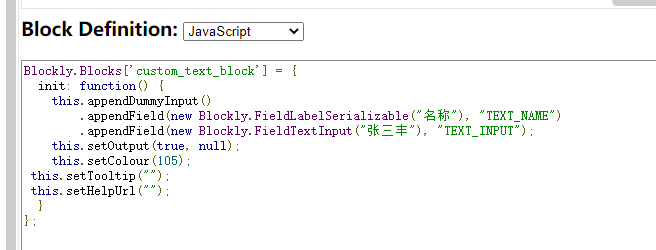

                    vue + blockly 自定义块、工具箱、主题自定义块建议使用  Blockly Developer Tools 方便而且选择多样，随时生成块代码。自定义块块由三个组件组成：块定义对象：定义块的外观和行为，包括文本、颜色、字段和连接。工具箱引用：对工具箱 XML 中块类型的引用，因此用户可以将其添加到工作区。生成器函数：生成此块的代码字符串。它总是用 JavaScript 编写，即使目标语言不是 JavaScript。通过   Blockly Developer Tools
