最近邻插值、双线性插值与双三次插值

ishihara

最近在看一些有关超分辨率的文章，其中都有提到resize的操作。之前一直是直接调用python中的imutils库来完成，算法的一些细节并不是很清楚，今天在网上查了一下，算是搞懂个大概，也就把它写下来了。

文章总共分为三个部分，见下面目录。第一次写知乎，还不太熟练。

最近邻插值
双线性插值
双三次插值

双线性插值法

双线性插值法是使用最多的resize方法，因为它介于最近邻插值法和双三次插值法之间，运算的速度和插值效果都是非常不错的。

在介绍双线性插值法之前，我们首先要了解单次线性插值。

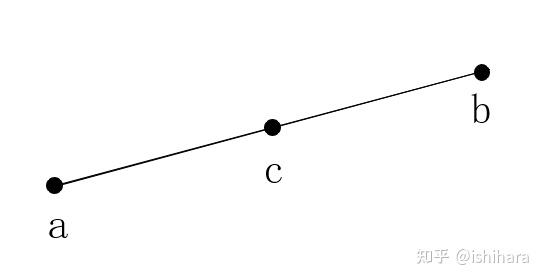

假设二维空间中有一条直线，其上有两个点a(x1,y1) ， b(x2,y2)，x1、x2为坐标，y1、y2为函数值，我们需要通过c点的坐标x来表示c点的函数值y。因为直线上的函数值是线性变化的，我们只需通过计算a、c两点斜率和a、b两点的斜率，令二者相等可以得到一个方程，如下所示。

\frac{f(x1)-f(x)}{x1-x}=\frac{f(x1)-f(x2)}{x1-x2}

进一步化简得到

f(x)=\frac{x-x2}{x1-x2}f(x1)+\frac{x1-x}{x1-x2}f(x2)

这样，c点的函数值就计算出来了。

所谓双线性插值，就是在两个方向上进行了插值，总共进行了三次插值。

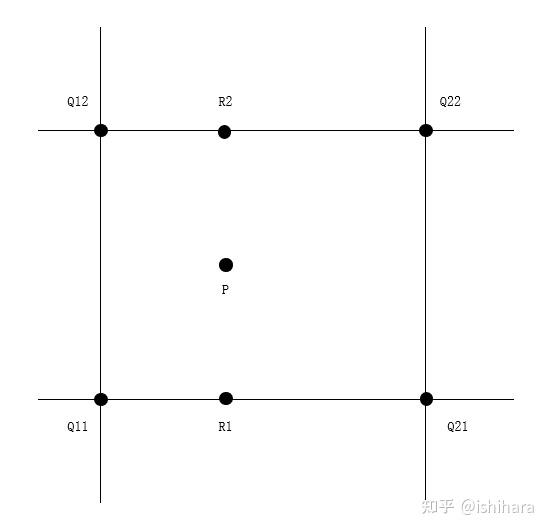

如图所示，三维空间（x,y为坐标，第三维为图片的像素值）中，我们需要计算出P点的像素值。我们取P点邻近的四个点Q11,Q12,Q21,Q22，并假设在邻近范围内，点的像素值是呈线性变化的。这时我们先在x方向上进行单次线性插值，计算出R1,R2的像素值，再在y方向上进行单次线性插值，求出P的像素值。这里的这些点都是位于原始图像上的，我们只需要找到一个映射公式，将放大图像上的点与P点对应即可。当然这里的映射公式就是最近邻插值中的映射公式。与最近邻插值法不同的是，双线性插值法并没有之间将映射点的像素值作为放大图像的像素值，而是将映射点周围的四个点的加权作为放大图像的像素值。

具体的计算公式如下：

f(R1)=\frac{x2-x}{x2-x1}f(Q11)+\frac{x-x1}{x2-x1}f(Q21)

f(R2)= \frac{x2-x}{x2-x1}f(Q12)+\frac{x-x1}{x2-x1}f(Q22)

f(P)= \frac{y2-y}{y2-y1}f(R1)+\frac{y-y1}{y2-y1}f(R2)

整合一下，就是：

f(P)=\frac{(x2-x)(y2-y)}{(x2-x1)(y2-y1)}f(Q11)+\frac{(x-x1)(y2-y)}{(x2-x1)(y2-y1)}f(Q21)+\frac{(x2-x)(y-y1)}{(x2-x1)(y2-y1)}f(Q12)+\frac{(x-x1)(y-y1)}{(x2-x1)(y2-y1)}f(Q22)

在实际操作过程中，由于双线性插值只使用相邻的4个点，所以这里的分母全部为1。

具体的代码如下所示：

def double_linear(img, scale):
    width, height, _ = img.shape
    n_width = int(width*scale)
    n_height = int(height*scale)
    n_img = np.zeros((n_width, n_height, 3))
    for k in range(3):
        for i in range(n_width):
            for j in range(n_height):
                src_x = i/scale
                src_y = j/scale
                src_x_0 = int(np.floor(src_x))
                src_y_0 = int(np.floor(src_y))
                src_x_1 = min(src_x_0 + 1, width - 1)
                src_y_1 = min(src_y_0 + 1, height - 1)
                #print(src_x, src_y, src_x_0, src_y_0, src_x_1, src_y_1)
                value0 = (src_x_1 - src_x)*img[src_x_0, src_y_0, k] + (src_x - src_x_0)*img[src_x_1,src_y_0,k]
                value1 = (src_x_1 - src_x)*img[src_x_0, src_y_1, k] + (src_x - src_x_0)*img[src_x_1,src_y_1,k]
                n_img[i, j, k] = int((src_y_1-src_y) * value0 + (src_y-src_y_0)*value1)
    return Image.fromarray(np.uint8(n_img))

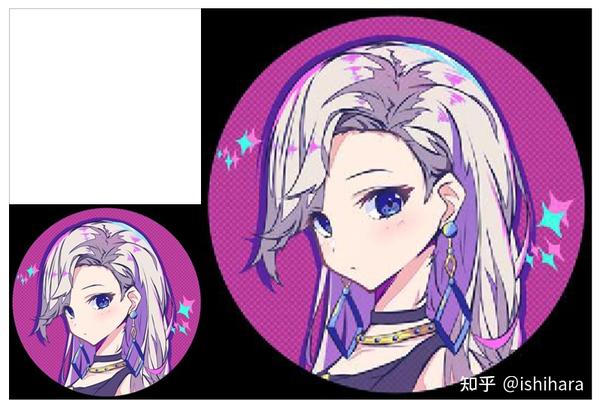

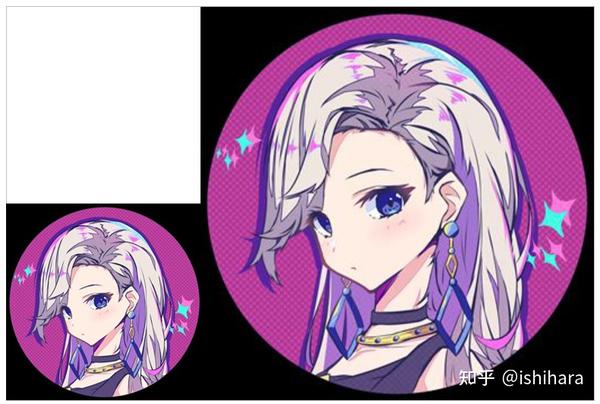

图片的放大结果如下所示

可以看到，相较于最近邻插值法，图片的清晰度要好上不少。

需要注意的是，在Opencv中，像素的映射公式有所改变，映射公式为：

src_x=(dst_x+0.5)/scale+0.5

src_y = (dst_y+0.5)/scale+0.5

其他地方没有改变，经过改变后的代码如下：

def double_linear(img, scale):
    width, height, _ = img.shape
    n_width = int(width*scale)
    n_height = int(height*scale)
    n_img = np.zeros((n_width, n_height, 3))
    for k in range(3):
        for i in range(n_width):
            for j in range(n_height):
                #print(i,j)
                src_x = (i + 0.5) / scale - 0.5
                src_y = (j + 0.5) / scale - 0.5
                src_x_0 = int(np.floor(src_x))
                src_y_0 = int(np.floor(src_y))
                src_x_1 = min(src_x_0 + 1, width - 1)
                src_y_1 = min(src_y_0 + 1, height - 1)
                #print(src_x_0, src_y_0, src_x_1, src_y_1)
                value0 = (src_x_1 - src_x)*img[src_x_0, src_y_0, k] + (src_x - src_x_0)*img[src_x_0, src_y_1, k]
                value1 = (src_x_1 - src_x)*img[src_x_1, src_y_0, k] + (src_x - src_x_0)*img[src_x_1, src_y_1, k]
                n_img[i, j, k] = int((src_y_1 - src_y)* value0 + (src_y - src_y_0)* value1)
    return Image.fromarray(np.uint8(n_img))

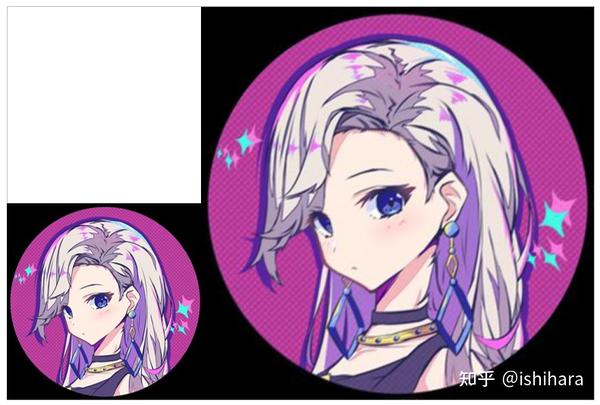

图片的放大效果如下：

双三次插值法

最后一部分是双三次插值法。与双线性插值法相同，该方法也是通过映射，在映射点的邻域内通过加权来得到放大图像中的像素值。不同的是，双三次插值法需要P点近邻的16个点来加权。

这里我们首先构造一个BiCubic函数，它是用来根据近邻点与P点的相对位置来计算该点前的权值的一个函数：

W(x)=\left\{ \begin{aligned} x & = & \ (a+2)\left| x \right|^{3}-(a+3)\left| x \right|^{2}+1 \qquad \qquad \quad \quad for\left| x \right|\leq1 \\ y & = & \ a\left| x \right|^{3}-5a\left| x \right|^{2}+8a\left| x \right|-4a \qquad\qquad for1<\left| x \right|<2\\ z & = & \ 0\qquad\qquad\qquad\qquad\qquad\qquad otherwise \end{aligned} \right.

这里a一般取-0.5。

得到权值后，我们只需要将这16个点的像素值加权起来即可，插值计算的公式如下：

f(x,y)=\sum_{i=0}^{3}{\sum_{j=0}^{3}{f(x_i,y_j)W(x-x_i)W(y-y_j)}}

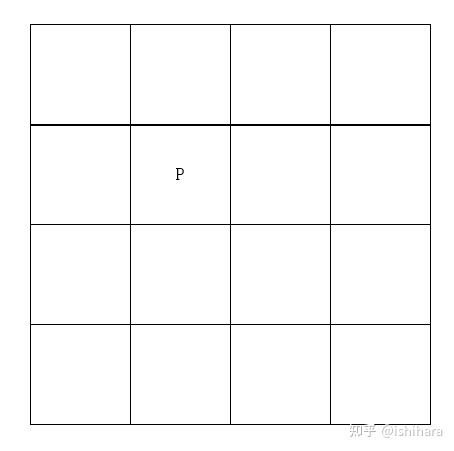

而关于P点的选取则是按照最近邻插值法的映射公式来得到，P点的最近邻的16个点也是按照上图中的相对位置来进行选取。

需要注意的是，通过加权后，得到的像素值可能小于0或者可以大于255，这时我们要将它限制在0到255之内。

代码如下：

def biCubic_interpolation(img, scale):
    width, height, _ = img.shape
    n_width = int(width*scale)
    n_height = int(height*scale)
    n_img = np.zeros((n_width, n_height, 3))
    for k in range(3):
        for i in range(n_width):
            for j in range(n_height):
                src_x = i/scale
                src_y = j/scale
                x = math.floor(src_x)
                y = math.floor(src_y)
                x = int(x)
                y = int(y)
                u = src_x - x
                v = src_y - y
                pix = 0
                for ii in range(-1, 3):
                    for jj in range(-1, 3):
                        if x+ii>=0 and y+jj>=0 and x+ii<width and y+jj<height:
