一万八千字，讲透多联机空调系统的特点，暖通设计师必看
作者：暖通设计杜老师
链接： 一万八千字，讲透多联机空调系统的特点，暖通设计师必看
来源：百度
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
多联式空调机组(简称多联机)是由室外机配置多台室内机组成的冷剂式空调系统。为了适时地满足各房间冷、热负荷的要求，多联机采用电子膨胀阀控制供给各个室内机盘管的制冷剂流量，并通过控制压缩机改变系统的制冷剂循环量。因此，多联机系统是变制冷剂流量系统。20世纪80年代初，日本公司将这种系统注册为VRV(VRV，全称 Variable Re-frigerant Volume)系统，代表了单元式空调机组发展的新水平。
目前，中国市场上常见的多联机系统产品主要有：日本大金公司的G、H、K系列产品和超级VRV変频控制空调系统；大连三洋空调机有限公司的ECO一拖多机系统；海尔、美的、格力、新科、小天船等公司多联机产品 。
一、多联机系统分类
(1)按改变压结机制冷剂流量的方式，可分为变频式和定频式(如数码涡旋、多台压缩机组合等)两类。
(2)按系统的功能, 一可分为单冷型、(暖通设计杜老师)热泵型、热回收型和蓄热型四个类型。
(3) 按多取机系统制冷时的冷却介质、可分为风冷式和水冷式两类。
二、多联机系统的组成和配管
以VRV系统为例，介绍系统的组成和配管。

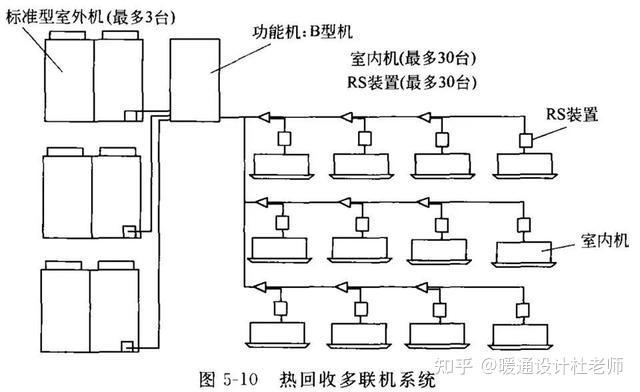

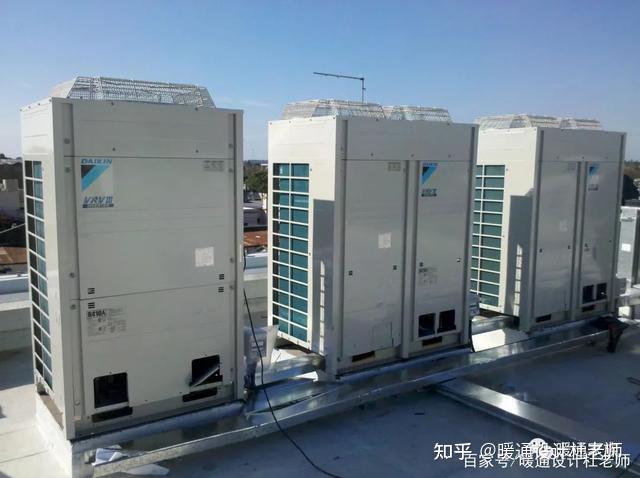

多联机系统由室外机、室内机、制冷剂配管(管道、管道分支配件等)和自动控制器件及系统等组成，图5-9为变频控制热回收K系列多联机系统。热回收系列的室外机与室内机连接管路有三条：1条液体管和2条气体管(吸气管和排气管)。

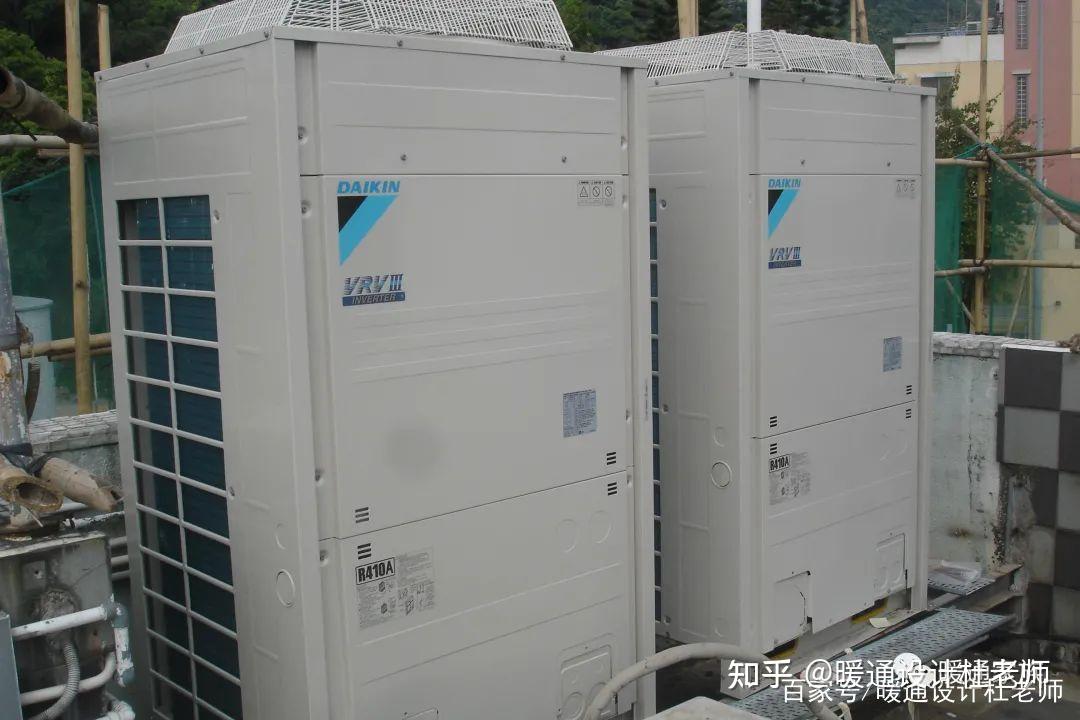

热泵、单冷式室外机有三种规格，名义工況冷量分别为14.5kW、22.4kW、28.8kW，它们分別最多可接8台、13台、16台室内机，热回收室外机有两种规格，名义工况冷量分别为23kW、28kW，它们最多可接8台室内机，室外机中的压缩机(如有2台，其中1台为变频压缩机)可实现变频调节，根据冷负荷的变化自动调节制冷剂的流量，室内机内有盘管、风机、电子膨胀阀等部件，通过控制风机转速、换热面积、电子膨胀阀的开启程度来调节换热能力。
按其外形分壁挂式、立式明装、立式暗装、卧式明装、卧式暗装、天花板嵌入式(卡式)等机型。用上述几种规格的室外机可组成各种容量的空调系统，但各台室外机与各自室内机 (多台) 连接成独立系统。对于冷负荷较大的建筑，可能需要选择多台室外机，这样导致室外机与室内机间连接的管路太多。
